Отказ реле стартера

При отказе реле проявляется в виде тихого щелчка после поворота ключа. Завести автомобиль в этом случае можно с помощью отвертки:

Автомобиль с МККП:

• ставим на стояночный тормоз;
• включаем нейтральную передачу;
• открываем капот и готовим плоскую отвертку;
• поворачиваем ключ в замке зажигания в положение зажигание включено;
• при помощи отвертки замыкаем два контакта на втягивающем реле;
• после запуска двигателя убираем отвертку и едем до места ремонта.

Автомобиль с АККП (+вариатор и робот):

• устанавливаем автомобильный стояночный тормоз (для робота и вариатора);
• открываем капот и готовим отвертку (возможно потребуется две);
• включаем зажигание в положение включено, нажимаем тормоз, переводим селектор выбора передач в положение паркинг (P);
• при помощи отвертки замыкаем два контакта на втягивающем реле;
• после запуска двигателя убираем отвертку и едем до места ремонта.

Из-за каких неисправностей не вращается стартер ВАЗ 2114

В исправном состоянии электростартер срабатывает сразу после поворота ключа и энергично раскручивает маховик до того момента, как заработает клапанно-поршневая группа. При этом водитель не слышит никаких посторонних звуков, весь процесс запуска занимает от пяти до десяти секунд.

При обычных нагрузках ток вырабатываемый стартером составляет 120-150 А. Когда возникают большие нагрузки, например, зимой, возникающий ток может достигнуть 500 и даже 700 А. Это серьезное испытание для этого электроагрегата, поэтому профессионалы не рекомендуют держать ключ на запуске дольше 15 секунд, а повторные попытки запуска надо делать с перерывом не менее тридцати секунд.

По мере того как электростартер испытывает серьезные нагрузки в процессе эксплуатации, могут возникать неполадки, которые проявляются самым разным образом.

Ключ повернут на запуск, втягивающее реле стартера ВАЗ 2114 не работает, якорь стартера не вращается.

• В первую очередь надо проверить контакты проводов на аккумуляторе и электростартере. Необходимо очистить свинцовые выводы аккумуляторной батареи и все контакты на агрегатах. Окисление проводки это наиболее часто встречающаяся причина неработающего стартера.
• Возможной причиной «молчащего» электростартера бывает разряженная или неработающая батарея аккумулятора. Требуется замерить емкость всех банок, она должна быть не меньше 1,25. Если ниже, надо поставить АКБ на зарядку.
• В одной из электрообмоток реле, так называемой втягивающей, произошло КЗ между витками. В этом случае требуется поменять полностью поменять запчасть.
• Один из источников подобного отказа — это разрыв, который произошел в проводке подводящей электроток к тяговому реле стартера на ВАЗ 2114. Чтобы найти этот отказ надо проверить контакт между штекером электродвигателя «50» и штекером выключателя зажигания.
• Нет замыкания между штекерами «30» и «50» контактной части. Необходимо заменить вышедшую из строя запчасть.
• Заедает якорь электростартера. Вручную проверить легкость его вращения.

При попытке запуска плохо крутит стартер или его якорь вообще не вращается, при том что втягивающее реле срабатывает.

• Такое «поведение» электростартера возможно, когда АКБ слабо заражена или свинцовые контакты на аккумуляторе слегка окислились. Сигнал от аккумуляторной батареи поступает, но он слишком слаб, для того чтобы раскрутить якорь.

Важным требованием к водителю является необходимость постоянно контролировать, чтобы все контактные соединения электросхемы включения стартера не имели следов окисления. После зачистки желательно смазать их. Для этого подойдет даже вазелин.

• Также следует проверить контактные соединения как на АКБ, так и на тяговом реле и электростартера. Кроме окисления надо обязательно проверить насколько хорошо затянуты контактные болты и гайки, потому что ослабленные соединения также образуют плохой контакт и недостаточный заряд для раскрутки электрического агрегата. При слабо затянутых контактах, возможно образование КЗ и подгорание проводов, их также следует проверять.
• Эта неисправность может проявляться при износе щеток или подгорания коллектора. Если такие повреждения обнаружены, то надо поменять вышедшие из строя детали.
• Более серьезной причиной, требующей полной разборки агрегата, является замыкание в обмотке якоря. В этом случае требуется его замена.
• На запуске втягивающее реле срабатывает несколько раз, а затем отключается. При этом на ВАЗ 2114 не крутит стартер.
• При любой неисправности, когда не работает стартер на ВАЗ 2114, в первую очередь надо проверять работоспособность АКБ и отсутствие окисления на контактах. В случае необходимости надо поставить батарею на зарядку или очистить контакты от окислов, особое внимание проводу от АКБ до штекерного контакта «50» на электростартере.
• Если проявляются такие «симптомы», а АКБ полностью заряжена, то возможно, в обмотке тягового реле, которая называется удерживающая, произошел обрыв или КЗ. В таком случае выход один — замена реле.

Стартер включается, якорь вращается, а маховик не крутится.

• Бендинкс пробуксовывает, после проверки электродвигателя на стенде бендикс надо поменять.
• Подобная неисправность может возникнуть, если придут в негодность шестерни стартерного редуктора. Для устранения неисправности надо заменить редуктор.

После запуска двигателя стартер вращается, но слышен скрежет, посторонний шум или есть чувствительная вибрация.

• Если есть вибрация и шум, то следует проверить крепление электроагрегата, возможно оно ослабло. В этом случае надо хорошо затянуть гайки крепления.
• Еще одна из возможных причин — это неправильная установка электродвигателя, вероятно с перекосом. Надо исправить перекос и подтянуть гайки, после чего проверить, чтобы не было люфта корпуса агрегата.
• Возможно треснула крышка со стороны привода. Необходимо поменять поломанную крышку.
• Происхождением шума может служить максимальное разрушение вкладышей подшипников на приводе электростартера и на якоре. Тогда требуется замена вкладышей или подшипников.
• Шум и скрежет раздается при выработке или разрушении зубьев шестерен редуктора, привода или венца маховика. Единственно правильное решение это замена шестерен или вышедших из строя блоков.
• Источником постороннего шума и вибрации может быть не выходящий из зацепления бендикс или шестерня застрявшая в маховике. Устранить заедание и прочистить, а также смазать шлицы.

запуск двигателя при неисправном втягивающем рэле

Водитель должен помнить, что если на ВАЗ 2114 не крутит стартер, значит своевременно не была проведена профилактика этого агрегата и аккумуляторной батареи. От их работоспособности зависит возможность беспроблемного запуска двигателя. Поэтому электростартер и АКБ требуют постоянного внимания и бережного отношения.

Ваз 2114 Не крутит Стартер Причины|Скрытый тумблер на реле предыдущего владельца .

Установка дополнительное реле ваз 2114 2115

КАК ПРОЧИСТИТЬ И СМАЗАТЬ СТАРТЕР. ВАЗ 2114

Подгорели контактные пятаки во втягивающем реле

Данная неисправность проявляется в виде громких щелчков при повороте ключа в положение старт и отпускании ключа. В некоторых случаях возможно срабатывание стартера.

Как продиагностировать контактные пятаки самостоятельно?

Открываем капот, берем отвертку, и перемыкаем вот эти две клеммы. Если при перемыкании проскочит искра, и вы услышите звук вращения электростартера – это означает что у вас подгорели контактные пятаки.

В этом случае, автомобиль можно завести при помощи отвертки!

Как запустить автомобиль стартером при подгорании контактных пятаков?

Для того чтобы завести автомобиль при подгорании контактных пятаков необходимо одновременно перемкнуть все три контакта на втягивающем реле. Замыкание двух контактов под гайками необходимо для вращения якоря, а замыкание управляющего контакта для того чтобы обгонная муфта (бендикс) вошла в зацепление с маховиком.

Порядок запуска автомобиля при отказе контактных пятаков:

Автомобиль с МКПП

• ставим на стояночный тормоз;
• включаем нейтральную передачу;
• открываем капот и готовим плоскую отвертку;
• поворачиваем ключ в замке зажигания в положение зажигание включено;
• при помощи отвертки замыкаем все три контакта на втягивающем реле (возможно потребуется 2 отвертки);
• после запуска двигателя убираем отвертку и едем до места ремонта.

Автомобиль с АККП (+вариатор и робот):

• устанавливаем автомобильный стояночный тормоз (для робота и вариатора);
• открываем капот и готовим отвертку (возможно две);
• включаем зажигание в положение включено, нажимаем тормоз, переводим селектор выбора передач в положение паркинг (Р);
• при помощи отвертки замыкаем все три контакта на втягивающем реле (возможно потребуется 2 отвертки);
• после запуска двигателя убираем отвертку и едем до места ремонта.

165 замена втулки стартера на жигулях самаре 2

Устройство и схема подключения стартера ВАЗ 2114

Схема подключения стартера ВАЗ 2114

Автомобильный стартер является электрическим двигателем постоянного тока и имеет достаточно сложную конструкцию. В процессе эксплуатации этого агрегата могут возникать различные неполадки и чтобы разобраться, например, почему не крутит стартер на ВАЗ 2114, требуется хорошо представлять как он устроен и каким образом составлена схема включения стартера ВАЗ 2114.

На машине устанавливается электростартер модели 5712.3708. Основными частями этого устройства являются:

• подвижная часть — якорь, вращающийся на валу внутри неподвижного статора на котором закреплены четыре магнита, являющиеся полюсами статора;
• тяговое или втягивающее реле, которое при повороте ключа зажигания подает сигнал на раскрутку якоря;
• бендикс, она же обгонная муфта, которая предназначена для того чтобы зацепить маховик двигателя;
• корпус, в котором размещаются все рабочие элементы электростартера, он закрывается двумя крышками. К корпусу электродвигателя крепится втягивающее реле.

Главная задача этого электродвигателя — раскрутка маховика ДВС, поэтому в момент запуска он испытывает большие нагрузки при создании крутящего момента.

Исходя из этого, требуется особое внимание уделять тому как закреплен этот агрегат к блоку двигателя, чтобы его не сорвало с крепежных болтов.

Включается этот электродвигатель с помощью выключателя зажигания. Когда поворачивается ключ, электрический сигнал от АКБ, через выключатель и монтажный блок поступает на обмотки втягивающего реле. Контакты замыкаются и сигнал проходит на электрообмотку якоря.

Конструкция стартера

Независимо от конкретного исполнения электростартер имеет в составе втягивающее реле. Стартер выполняет одновременно две функции:

1. Стартер выталкивает вперед бендикс и приводную шестерню, позволяя ей сцепиться с зубчатым венцом маховика.
2. Стартер разгружает контакты замка зажигания: ток, потребляемый стартером, велик, а втягивающее реле позволяет управлять стартером с помощью сравнительно малого тока.

Конструкция втягивающего реле

В корпусе втягивающего размещаются две обмотки разной мощности, втягивающие (откуда и название) в себя сердечник. На сердечнике установлена вилка, через рычаг перемещающая бендикс, а в конце хода сердечник замыкает силовые контакты («пятаки»), подающие питание на стартер напрямую от аккумулятора. Две обмотки используются для снижения потребления тока: чтобы втянуть сердечник, необходимо большее усилие, чем для его удержания на месте. Как только сердечник втягивающего реле замыкает «пятаки», втягивающая обмотка оказывается зашунтированной, и работает только удерживающая обмотка.

Конструкция и принцип работы

Стартер представляет собой электрическое устройство, служащее для раскручивания коленвала мотора и тем самым — инициации запуска самого двигателя.

Конструктивно он представляет собой электромотор, включающий в себя такие элементы, как:

• корпус;
• статор (неподвижная обмотка);
• ротор, вращающийся на трех втулках — промежуточной и передней, которые расположены в корпусе стартера, и задней, размещенной внутри картера трансмиссии;
• бендикс, представляющий собой шестеренку, установленную на задней части вала ротора. Он служит для зацепления с маховиком мотора и передачи ему вращательного движения;
• щеточный узел, включающий в себя 4 графитовые щетки, создающие магнитное поле, приводящее ротор стартера во вращение;
• втягивающее реле. Кроме типичной для реле функции замыкания/размыкания электрической цепи, выполняет еще одну — передвигает вперед шестерню бендикса и вводит ее в зацепление с маховиком.

При включении зажигания электрический ток поступает через замок на обмотки реле, в результате чего оно срабатывает и, продвигая бендикс вперед, инициирует передачу вращения с него на маховик коленвала, который, раскручиваясь, вызывает запуск ДВС. После того, как контакты реле замкнутся, его питающие обмотки окажутся обесточенными и бендикс под действие возвратной пружины вернется в исходное положение.

Подробная схема стартера ваз 2114, наглядно рассказывающая о его подключении к бортовой сети и принципе действия представлена ниже.

Стартер щелкает, но не крутит, в чем причина?

Добрый день. Многим автолюбителям знакома ситуация, когда стартер щелкает, но не крутит. Как на зло, такие ситуации происходят в самый неудобный момент, например, на заправках или при выезде на работу.

В сегодняшней статье, мы расскажем как определить неисправность и, если это возможно, завести автомобиль, чтобы доехать до места ремонта.

Прежде чем рассказывать алгоритм поиска неисправности, давайте рассмотрим устройство стартера. Для наглядности посмотрите это видео:

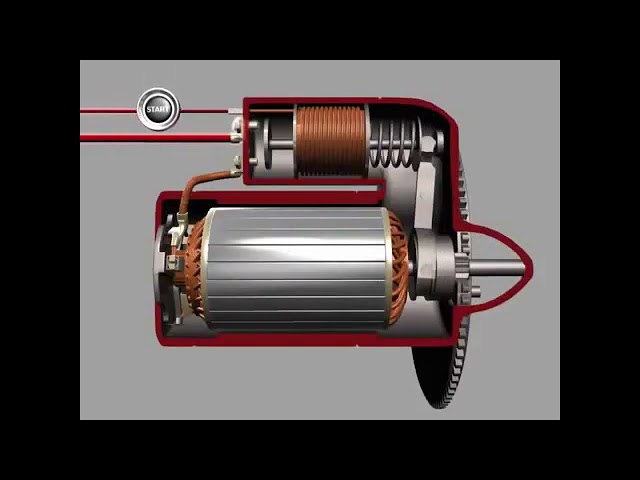

как устроен и работает стартер

Как видите стартер представляет собой обычный двигатель постоянного тока и реле. Когда вы поворачиваете ключ в замке зажигания и слышите щелчок, щелкает именно втягивающее реле (катушка и контакты в верхней части экрана на видео). Если стартер не вращается, но щёлкает возможны следующие варианты:

• сел аккумулятор.
• отказало реле включения стартера
• подгорели контактные пятаки во втягивающем реле.
• износились щетки стартера.
• якорь стартера заклинил.
• на стартер не подается силовой плюс (т.к. если нет массы не будет даже щелчков втягивающего)

Выводы

ВАЗ-2114 относится к категории неприхотливых технических средств технического обслуживания, надежных в эксплуатации, адаптированных к дорожным условиям Российской Федерации. Успешный городской автомобиль с небольшим пробегом бензина, низкой стоимостью расходных материалов, большим количеством багажа. Отзывы от автовладельцев более положительные.

Максимум, что владелец «может получить» в ситуации, когда стартер не заводит автомобиль. Это новый стартер. Стоит не более 2000 рублей, меняется любая услуга, а если есть дырка, то сделайте это самостоятельно за 45 минут.
