Двигатель 1UZ-FE

1UZ-FE non VVT-i (1989—1997 гг.)

Базовая версия двигателя серии UZ дебютировал в августе 1989 году на автомобиле Toyota Crown серии S130, а в октябре 1989 года на Lexus LS (Toyota Celsior) первой серии (UCF10). В скором времени он появился на целом ряде других моделей Toyota и Lexus.
Согласно , двигатель получил обозначение 1UZ-FE. В обозначении первая цифра обозначает поколение (1 — первое поколение), буквы за цифрой — семейство (UZ), оставшиеся буквы — исполнение (F — клапанный механизм DOHC с «экономичными» узкими фазами, E — впрыск топлива с электронным управлением).

V-образный двигатель с углом развала 90° имеет диаметр цилиндра 87,5 мм, а ход поршня 82,5 мм. Межцилиндровое расстояние блока цилиндров — 4.15″ (105.41мм), длина шатуна 146 мм. Коленчатый вал имеет пять коренных подшипников скольжения, распределительные валы и помпа приводятся в движение зубчатым ремнём. Коленчатый вал, так же, как и шатуны изготовлен из стали. Поршни выполнены из специального сплава алюминия и кремния. Гидрокомпенсаторы зазора клапанов отсутствуют, зазор регулируется шайбами.

Система зажигания бесконтактная, с двумя катушками и двумя распределителями зажигания.

В стоковой версии двигателя степень сжатия составила 10:1, мощность 245 л.с., крутящий момент 353 Н·м. Двигатель агрегатировался только с четырёхступенчатой автоматической коробкой передач Aisin серии

В августе 1994 года с конвейера стал сходить несколько доработанный двигатель. Были облегчены шатуны (прежние — 628 г, облегчённые — 581 г), увеличилась степень сжатия до 10,4. Эти доработки позволили поднять мощность до 261 л.с., а крутящий момент до 363 Н·м.

Использование:

• 1989–1997 Lexus LS 400/Toyota Celsior
• 1989–1997 Toyota Crown/Toyota Crown Majesta
• 1991–1997 Lexus SC 400/Toyota Soarer
• 1992–1997 Lexus GS 400/Toyota Aristo

1UZ-FE VVT-i (1997—2002 гг.)

В июле 1997 стал выпускаться обновлённый 1UZ-FE. Двигатель получил фирменную систему изменения фаз газораспределения Toyota VVT-i («Variable Valve Timing with intelligence»), степень сжатия увеличилась до 10,5. Система зажигания была модернизирована: вместо распределителей зажигания установлены датчики Холла, применены индивидуальные катушки зажигания.

Эти серьёзные изменения подняли мощность до 280 л.с., а крутящий момент до 407 Н·м. После небольшой настройки блока управления, двигатель, установленный на Lexus GS400, показал 300 л.с. и 420 Н·м. Двигатель агрегатировался с новым «умным» пятиступенчатым автоматом.

1UZ-FE с системой VVT-i входил в десятку лучших двигателей по версии «Ward’s AutoWorld magazin» с 1998 по 2000 год.

Использование:

• 1997–2000 Lexus LS 400/Toyota Celsior
• 1997–2002 Toyota Crown/Toyota Crown Majesta
• 1997–2000 Lexus SC 400/Toyota Soarer
• 1997–2000 Lexus GS 400/Toyota Aristo

Расшифровка названия ДВС

По названию рассматриваемого двигателя, как и всех других марок силовых агрегатов можно получить определённую информацию о данном моторе. Эта информация изначально кодируется в маркировке каждого японского ДВС.

Общая формула кодировки имеет такой вид — X XX XXX. В которой на первом месте всегда стоит цифра. В нашем случае это единица. Она обозначает поколение моторов конкретной линейке ДВС. Далее идут две заглавные латинские буквы. Они информируют об определённом семействе моторов, где U это линейка, а Z обозначает применяемое топливо бензин.

Затем идут две или три заглавные латинские буквы. Их задача — указать на исполнение ДВС, так сказать их особенности. Здесь F означает верхне размещённую систему газораспределения. В которой имеются две головки блока, Одна ГБЦ на четыре цилиндра. Каждая головка обеспечена двумя газораспределительными валами, имеющими верхнее размещение. Клапанов, в системе ГРМ 32, по 16 на каждую головку и 4, на один цилиндр.

Латинский символ Е указывает на использование на моторе электронного много точечного впрыска, управляемого электроникой.

В результате название рассматриваемого мотора означает: бензиновый двигатель семейства UZ, с газораспределительным механизмом типа DOHC, и электронным впрыском топлива.

Обзор на двигатель 1UZ-FE

Toyota MARK 2 на V8! 1UZ-FE vvt-i, 290 hp — НЕСТАНДАРТ

Свап комплект 3uz fe vvti "поставил и завел". Что внутри?

Варианты тюнинга

2uz fe
Стандартное увеличение мощности этого двигателя проводится посредством внедрения компрессора на базе Eaton M90. Данный кит имеет в комплекте модернизированный впускной коллектор. Также нужно будет докупить топливный регулятор, прямоточный глушитель и коллекторы 4-2-1. Мощность ДВС повысится от базовых характеристик на 70 л. с.

Компрессор на базе Eaton M90 широко используется во время проведения тюнинга мотора 1UZ FE

Достичь можно ещё большего. Надо будет приобрести кованые поршни под степень сжатия 8,5. Дополнительно понадобится следующее:

• интеркулер;
• новые шатуны;
• шпильки ARP;
• форсунки от мотора 2JZ GTE;
• 3-дюймовые трубы для выхлопа;
• производительный топливный насос;
• VEMS электронный БУ.

Более профессиональные методы тюнинга подразумевают 2 способа:

1. Установка турбо узета. Использовать надо будет турбо кит на базе популярной тяжёлой «артиллерии» Garrett GT-40. Дополнительно надо будет изменить сливной узел масла, её подачу, поставить новые хомуты, пайпы, мозги. В итоге мотор выжмет до 450 л. с.;
2. Установка твин турбо. Профессионалы рекомендуют использовать в этом случае две турбины. Киты будет легче поставить на кованые поршневые. Таким образом, можно добиться увеличения мощности до 500 лошадей.

Тюнинг двигателя 1UZ FE позволит значительно повысить мощность агрегата. Если удастся поставить twin turbo, мощность возрастёт до 500 л. с.

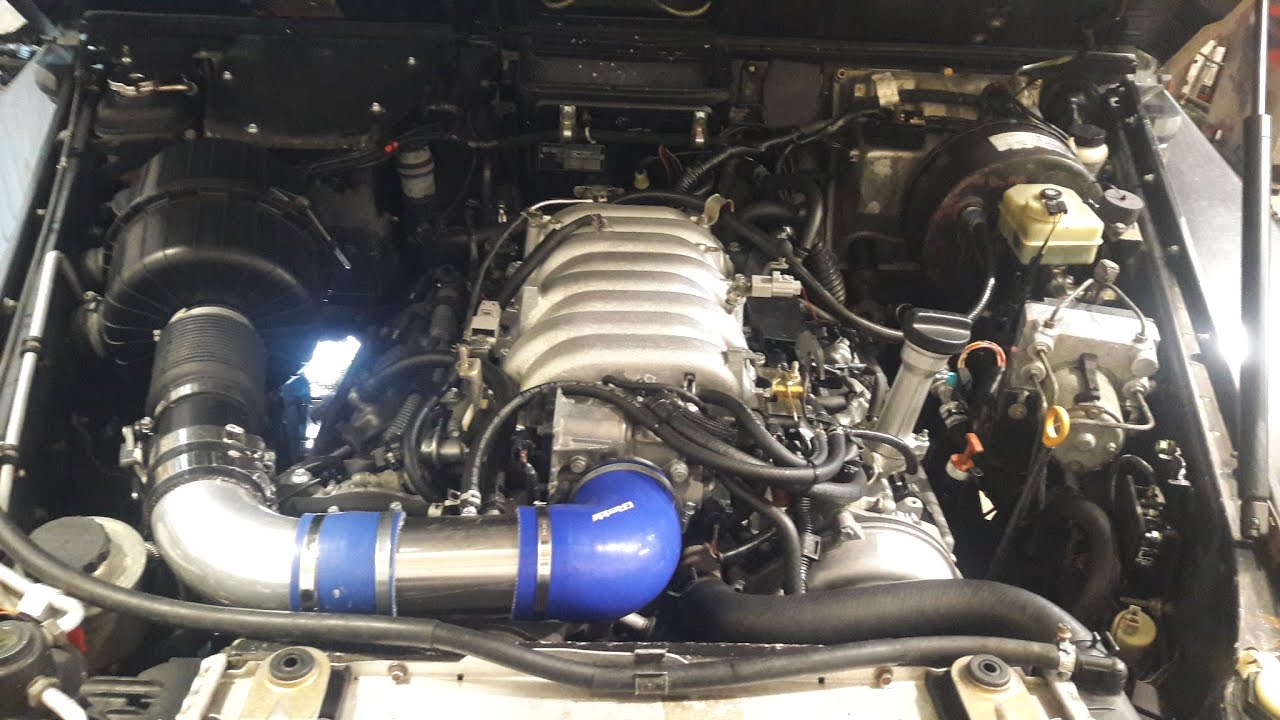

Гелендваген переСВАП V8 4.3литра 3uz-fe 290л.с. (Немецкий УАЗик)

Lexus GS430 Swap 3UZ FE вместо гибрида (Hybrid) + Burnout.

«Большая восьмерка»

Первые двигатели высшей серии UZ сошли с конвейера моторостроительной компании Tahara plant в 1989 году. Они были разработаны специально для комплектации тяжелых моделей спортивного и премиального сегмента. Первенец серии — мотор 1UZ — прописался под капотом нового седана Toyota Celsior. Для американского и европейского рынков автомобиль получил звучное название Lexus LS 400.

Впоследствии «Тойота» ставила двигатель 1UZ на свои модели для внутреннего рынка: Crown, Aristo, Soarer и на 2 модели «Лексуса» — SC 400/GS 400. Как расшифровать обозначение 1UZ FE, которое имел родоначальник новой серии? Аббревиатура 1UZ с буквами FE означает:

Сейчас читают

Что лучше — Toyota Corolla или Volkswagen Jetta?…

Почему не поступает топливо в карбюратор? Основные причины и…

• 1 — номер агрегата внутри серии;
• U — условное обозначение линейки;
• Z — вид топлива — бензин;
• F — стандартный ряд мощности;
• E — распределенный впрыск с электронным управлением.

Конфигурация ДВС продиктована мощностью, необходимой для автомобилей тяжелого класса. Для ее реализации потребовался FE двигатель с рабочим объемом 4 литра. Большой литраж обеспечивают 8 цилиндров, расположенных V-образно с углом развала 90°.

Агрегат при такой конфигурации получился относительно компактным. 5-опорный коленчатый вал со сдвоенными шатунными шейками приводится во вращение алюмокремниевыми поршнями, имеющими соотношение геометрических размеров, близкое к квадрату.

Использование алюминия как материала для блока цилиндров (БЦ) позволило сократить массу привода до 220 кг. Мощность агрегата составляет около 260 лошадиных сил.

Варианты тюнинга мотора

4gr fse

Разработчики уже заложили в двигатель 3UZ FE большинство конструктивных особенностей, за счет которых и производится механический тюнинг ДВС:

• доработка впускного коллектора;
• большое сечение выпускного тракта.

В данных направлениях дополнительное повышение мощности возможно, но малоэффективно и очень дорого. В принципе, остается замена распредвалов, увеличение диаметра клапанов или использование облегченных версий. Кроме того, возможен тюнинг за счет установки нагнетателя или турбины.

Тюнинг 3UZ FE

При этом стоит учесть, что необходимо использовать для каждой модификации компрессора свой кит-комплект (ШПГ, коленвал), а выпускной тракт придется оснастить «пауком» взамен штатного катколлектора.

Таким образом, мотор 3UZ FE является самым мощным в линейке, несмотря на то, что имеет объем меньше, чем 2UZ FE. Оценка пользователей – уверенная +5, агрегатируется ДВС АКПП с 6 ступенями передач, изготавливался исключительно в Японии, предназначался для внутреннего рынка страны.

Характеристики

Обзорная онлайн видеолента фильмов и роликов по теме обзор Киа Джойс

Двигатель устанавливается на Toyota Aristo, Toyota Celsior, Toyota Crown, Toyota Soarer, Lexus GS400, Lexus LS400 и Lexus SC400.

Технические данные

1UZ FE — четырёхтактный, бензиновый двигатель имеет V образное расположение восьми цилиндров. Соседние цилиндры по отношению друг к другу находятся под углом 90. Серийное производство данного двигателя велось на японском заводе Tahara plant. Двигатель выпускался с 1989 по 2002 год.

Материал изготовления БЦ алюминий, с тонкостенными чугунными гильзами. Головка БЦ, в количестве двух, выполнены из прочного алюминиевого сплава. Система питания ДВС инжектор, электронный впрыск.

Система газораспределения типа DOHC. Состоит из 32 клапанов и четырёх распределительных валов, имеющих верхнее расположение. В каждой головке, накрывающей четыре цилиндра имеется 2 вала. Один для впуска воздушной смеси, другой для выпуска отработанных газов. Система ГРМ после 97 года имеет систему VVTi, гидравлические компенсаторы в ней не предусмотрены.

• Длинна хода поршня меньше чем диаметр цилиндра 82.5 и 87.5 мм., соответственно.
• Степень сжатия 10; 10.4; 10.5, разница степени сжатия зависит от модификации и года выпуска.
• Вес силового агрегата 165 кг.
• Объём камер сгорания ДВС 3969 куб., сантиметров.
• Мощность ДВС без системы VVTi при 5400 оборотов мин., от 256 до 261 л., сил. С системой VVTi при 6000 оборотов мин., мощность мотора от 290 до 300 л., сил.
• Максимальный крутящий момент без фазорегулятора при 4400 оборотов мин. 353-365 Нм. Момент при наличии фазорегулятора 407-420 Нм.
• Рекомендуемое топливо АИ 95.

Расход топлива 1UZ FE

Расход бензина при езде по городу составляет 17.4 литра на 100 км., по трассе 9.2 литра, общий расход около 12 литров на 100 км пробега.

расход топлива на моторе 1uz , 3uz, сравнительный анализ.

Расход масла

Допустимый расход моторной смазки 1 литр на 1000 км., пробега. Виды применяемого масла 5w30, 10w30, 10w50, 5w40, 10w40, 15w50. В картере ДВС находиться 5 л., моторного масла. Производитель рекомендует проводить замену масла после 10 тыс., км. В условиях повышенных нагрузок период смены масла лучше сократить на 50 %. Нормальная рабочая температура ДВС 90C.

Ресурс двигателя Toyota 1UZ FE

Заявленный ресурс работы 1UZ FE составляет 400 тыс., км. Реальный ресурс работы данного ДВС, намного больше. В народе такой ДВС называют миллионщиком.

Регламент обслуживания 1UZ FE

При грамотном и своевременном обслуживании мотор 1UZ FE не доставит владельцам особых хлопот.

Основные процедуры, которые надо выполнять в свой срок:

1. Менять масло каждые 10 тыс. км пробега;
2. Менять ременной комплект ГРМ каждые 50-70 тыс. км пробега;
3. Менять свечи зажигания (иридиевые DENSO) каждые 80-100 тыс. км пробега.

Помимо этого, на моторе 1UZ FE надо регулярно проверять помпу, которая сидит глубоко в развале БЦ. Водяной насос постоянно испытывает нагрузки, так как на него воздействует ремень под изгибом, что со временем лишает узел герметичности. Из-за глубины расположения помпы, определить сразу утечку сложно, поэтому владелец должен быть внимательным к снижению уровня жидкости в РБ (бачке).

Иридиевая свеча DENSO рекомендована самим производителем для 1UZ FE

Второй момент: навесное оборудование и сопряжённые с двигателем узлы. В процессе эксплуатации они могут терять изначальные свойства, что неминуемо сказывается на работе мотора. Например, если износятся опоры, фиксирующие корпус силового агрегата, начнутся вибрации и шум. В первых модификациях 1UZ FE слабым звеном считалась также БСЗ — система зажигания. Непрофессиональное вмешательство всегда приводило к проблемам, поэтому все работы с этим узлом надо доверять специалистам техцентров.

Эксплуатационное обслуживание

Какой бы надёжный не был двигатель, без правильного и своевременного обслуживания он долго работать не будит. А чтобы ДВС долго и надёжно работал, нужно выполнять основные мероприятия по эксплутационному обслуживанию ДВС.

О замене ремня ГРМ

Главное беспокойство на этом моторе вызывает привод ремня ГРМ. Дело в том, что ремень ГРМ, кроме основной задачи, приводит в работу водяной насос. А значит, подвергается двойной нагрузки. На моторах с системой VVTi мотор деформирует клапана и поршни, после чего, восстановить мотор будет не просто. Ресурс привода ремня ГРМ, по заявкам производителя равен 100 тыс., км. Однако доверять этим данным не стоит, чтобы не случилась беда ремень ГРМ лучше заменить через 60 тыс., км.

Очень важно! Перед установкой нового ремня проверить работоспособность автоматического натяжителя. Его толкатель, при нормальной работоспособности, должен выходить за конец корпуса в среднем на 11 мм.

Замена масла

Важным мероприятием обслуживания, считается замена моторного масла. Его замену производитель рекомендует проводить через 10 тыс., км., пробега. Замену нужно проводить совместно с масляным фильтром. Срок замены масла лучше сократить вдвое. Подробный порядок замены масла, описан в главе технические данные.

Свечи очень часто выходят из строя, на первые образцы двигателя нужно устанавливать платиновые NGK. А на ДВС с системой VVTi лучше использовать с наконечниками из иридия, типа DENSO.

Регулировка клапанов

Регулировать тепловой зазор в клапанах, производитель рекомендует через 100 тыс., км., пробега. Однако, опыт показывает, что эту процедуру нужно выполнять раньше, при первых признаках стука в двигателе.

Другие, менее важные мероприятия по обслуживанию мотора следует так же выполнять, согласно рекомендациям производителя. Но они не так важны для долговечности мотора, как вышеперечисленные процедуры.

https://youtube.com/watch?v=hMyCFXIaoos

Описание двигателя

Двигатель 1UZ FE ставился на лучшие автомобили концерна Тойота. 4-литровый агрегат называли одним из лидеров модельной линейки

Рассмотрим основные конструктивные отличия мотора 1UZ FE:

• БЦ, с углом развала 90 градусов, на 80% выполнен из алюминия, в нём установлены тонкие гильзы из чугуна;
• две ГБЦ расположились сверху блока, они включают по 2 распределительных вала на каждую;
• нет гидрокомпенсаторов, и мотор требует постоянной регулировки клапанов;
• шатуны облегчённые, весят 581 гр (было 628 гр);
• компрессия равна 10,4 к 1;
• привод ГРМ — ременного типа, по заверениям производителя ходит не меньше 100 тыс. км;
• мощность двигателя составляет 260 л. с.

С 1997 года на 1UZ FE устанавливалась передовая на то время система VVTi. Соответственно, это повлекло за собой изменение впускных клапанов, увеличение их диаметров. На ГБЦ ставилась другая прокладка, применялся иной впускной коллектор — ACIS. Доработали также систему зажигания, поршни и установили новую дроссельную заслонку — электронную. После рестайлинга несколько увеличилась степень сжатия, улучшились возможности двигателя, но появился один существенный недостаток — при обрыве ремня ГРМ гнулись клапаны. На прежних версиях без VVTi такого не было.

Запуск ДВС 1UZ-FE Crown Majesta

Почему же этот двигатель так часто хвалят. Его начинка сплошь из прочных, универсальных материалов. Ходят они долго, что автоматически повышает ресурс мотора. Так, поршни 1UZ FE из сплава алюминия и кремния. Благодаря этому они устойчивы к высокой температуре. Это даёт возможность проектировать их с более жёсткими допусками — плотнее прилегают к цилиндрам. Такой же поршневой, к примеру, оснащают спортивные автомобили.

Обслуживание

Несмотря на легендарную долговечность агрегата необходимо следить за его техническим состоянием и своевременно выполнять все регламентные процедуры:

Заявленная долговечность зубчатого ремня составляет 100 тыс. км. На самом деле в целях безопасности лучше производить замену несколько раньше

При установке следует обращать внимание на совпадение контрольных меток с реперами

Моторное масло нужно менять через каждые 10 тысяч км пробега, не забывая и о смене масляного фильтра

При выборе смазывающей жидкости необходимо следовать рекомендациям руководства по обслуживанию транспортного средства и принимать во внимание степень износа двигателя. Особого внимания требуют свечи. К обычному UZ подойдут платиновые NGK BKR6EP-11, а для UZ FE VVT-i целесообразно использовать изделия с иридиевыми наконечниками, например, DENSO SK-20R11.

Обзор неисправностей

На этом моторе не так уж много недостатков. В целом, его можно назвать удачным, ведь никаких явных конструктивных просчётов, недостатков и характерных болячек нет. Все неисправности, так или иначе, встречающиеся на этой силовой установке, вызваны неправильной эксплуатацией или отсутствием своевременного технического обслуживания.

Фильтр масла для 1UZ FE надо правильно затягивать, иначе он ослабнет со временем, и начнётся утечка жидкости

Рассмотрим самые популярные неполадки, которыми страдал двигатель 1UZ FE:

• быстро умирали свечи, чему виной становился низкосортный бензин;
• в расширительном бачке появлялись пузыри, антифриз без причины уходил — причина в продутой прокладке ГБЦ;
• подтекал масляный фильтр, что объяснялось ослаблением его затяжки;
• стучал двигатель, особенно в верхней части — требовалась регулировка клапанов;
• масло протекало через крышку клапанов — прокладка износилась или ослабли фиксационные болты;
• уменьшалась компрессия — залегание колец;
• масло попадало в камеру сгорания — изношены поршневые кольца;
• падали или резко повышались обороты — утечка тока, скорее всего, износились бронепровода.
