Щетки генератора Ваз 2107 как и любые детали автомобиля очень часто выходят из строя. Довольно часто причиной этого становиться: износ, либо их зависание.

Тем, кто знаком с принципом работы генератора известно, что через щетки на якорь поступает напряжение возбуждения, которое не только запускает электрическую машину (генератор) в работу, но и регулирует ее выходную мощность.

Непосредственно само регулирование происходит за счет специального устройства, реле-регулятора которое может быть реализовано непосредственно на щеткодержателе либо устанавливаться отдельно (на более ранних моделях).

Устройство генератора Ваз 2107

Как правило, подобная неисправность проявляется постепенно, сопровождаясь поначалу короткими перебоями в работе генератора, приводя постепенно к его полному отказу, однако возможны и другие варианты, например внезапный отказ.

Как определить неисправность щеток генератора Ваз 2107

Часто при проведении профилактического осмотра автомобиля не уделяют внимание различным мелочам. Щетки генератора – одна из таких мелочей, если они сотрутся, то генератор перестанет подавать зарядку аккумулятору. Специалисты рекомендуют осматривать щеточный узел раз в 45-55 тысяч километров пробега. Диагностику щёток можно провести, не снимая генератор, а в некоторых случаях может даже получится их заменить без снятия основного узла.

К основным признаками неисправности щеток генератора Ваз 2107 можно отнести следующие признаки:

• Электроприборы автомобиля неожиданно отключаются (даже в процессе движения);
• Фары, габариты и даже подсветка салона тускнеет и мигает;
• Резкое снижение напряжения бортовой сети автомобиля ;
• Резкая разрядка аккумулятора, который в дальнейшем будет очень сложно перезарядить.

Каждый из данных пунктов может указывать на износ щёток генератора, которые располагаются внутри этого узла. Многие задаются вопросом, как проверить щётки.

Замена регулятора напряжения ВАЗ 2107

Если регулятор неисправен, щетки выработались или заедают, то устройство необходимо менять. Ремонту оно не подлежит. Для реле-регулятора в случае неисправности щеток достаточно замены только одного щеточного узла. Обычно меняют на новый электронный, а можно поставить трехуровневый, типа 67.3702-02. Они обеспечивают лучшую, чем штатные регуляторы, стабилизацию напряжения, с учетом температуры окружающей среды и условий эксплуатации автомобиля.

Называют их трехуровневыми за заложенные в них 3 режима регулирования напряжения. Их выбор осуществляется вручную переключателем на регуляторе, который устанавливают отдельно от самого генератора в удобном защищенном месте. Устройство подсоединено к генератору проводами через щеточный узел, который поставляется в комплекте с регулятором.

Как найти причину поломки генератора ВАЗ классики(самостоятельно)

как разобрать генератор ваз 2107

Как проверить (прозвонить) щетки генератора ВАЗ 2107 – пошаговая инструкция

Для того, что бы проверить (прозвонить) щетки генератора Ваз 2107 своими руками необходимо обзавестись мультометром и выполнить следующий порядок действий:

1. Подключаем щетку генератора к мультиметру так же как показано на рисунке.



2. Начинаем прозванивать сначала левую щетку генератора
3. Теперь проверяем правую щетку

https://youtube.com/watch?v=KwaJcMSPzBA

Замена изделия

Замена регулятора напряжения на ВАЗ 2107 осуществляется очень просто. Для этого нужно вывинтить два болтика при помощи отвертки или ключа, что зависит от модели генератора, после чего отсоединить клемму, а затем извлечь саму деталь, которая имеет вид, представленный на фото ниже.

Заменить регулятор напряжения достаточно легко, при этом даже нет необходимости снимать генератор. Перед проведением работ обязательно нужно откинуть клемму «минус» от аккумулятора, чтобы избежать возникновения короткого замыкания.

Заменить изделие можно на аналогичное, но рекомендуется воспользоваться трехуровневым регулятором. Он позволяет обеспечить более надежную стабилизацию, и три уровня выходного напряжения регулируемых.

Это интересно: Как убрать ошибку лямбда-зонда, когда горит датчик

Щеточный механизм устанавливается на место штатного реле, а коробочка с платой и переключателем на три положения закрепляется в любом месте подкапотного пространства, но обязательно с наличием массы на стяжном болту. После замены следует установить переключатель в соответствующее положение, в зависимости от температурных условий.

Снятие и установка регулятора напряжения

Замена внешнего регулятора напряжения ВАЗ 2107

1) Головкой на «8» отворачиваем две гайки и снимаем регулятор.

2) Отсоединяем два провода.

3) Крепим новый регулятор к брызговику и подсоединяем провода: оранжевый — к выводу «15», а серый — к выводу «67».

Схема подключения реле регулятора напряжения

ВНИМАНИЕ! Прежде чем пустить двигатель, убедитесь, что контакт между корпусом регулятора напряжения и «массой» автомобиля надежен, а провода к выводам «15» и «67» подсоединены правильно.

Где находятся щетки генератора Ваз 2107

Щетки генератора на автомобиле Ваз 2107 находятся в задней половине устройства (генератора) и держатся за счёт одного болта.

Сам щёточный узел находится рядом с контактными кольцами и подключён к регулятору напряжения. Рядом с кольцами щётки удерживаются пружинами. Зная схему устройства генератора, несложно найти щётки. Для замены понадобится стандартный набор инструментов:

• Несколько гаечных ключей;
• Пара отвёрток;
• Новые щётки;
• Жидкость WD-40 (для того, чтобы не сорвать резьбу болтов).

Диагностика без демонтажа

Для проведения поиска неисправности вам понадобится мультиметр и лампочка для контроля. Путем замера напряжений можно определить потенциально возможную поломку, которую необходимо устранить.

Изначально определите значение напряжения во время работы мотора на средних оборотах с включенной нагрузкой (дальний свет, например). Показатели в диапазоне 14,5-13,5 В говорят о том, что все в норме. В ином случае повторите проверку с выключенными электроприборами. Дополнительно узнайте, какое напряжение выдается между 30 выводом и корпусом генератора.

Как снять щетки генератора на Ваз 2107 – пошаговая инструкция

Снять щетки генератора на автомобиле Ваз 2107 можно следующим образом:

1. Первое что необходимо сделать, это отсоединить минусовую клемму аккумулятора.



2. Затем вытаскиваем разъем вывода щеткодержателя.
3. Щеткодержатель располагается на торцевой поверхности

   (противоположная сторона от шкива, на который одевается ремень генератора) с правой стороны. Он состоит из двух параллельных металлических штырей и пластиковых держателей.



4. Далее необходимо нащупать винт крепления щеточного узла и открутить его. Теперь узел должен легко отсоединиться от основной части.

Проверяем выступание щеток и равномерность их износа. Рабочая поверхность (длина) щеток должна быть не менее 12 мм, если меньше, то требуется замена щеток генератора ВАЗ 2107. Кроме этого следует проверить легкость перемещения металлических конструкций в держателе, они не должны тереться и заедать. Если свободного перемещения не происходит, то рекомендуется так же продукто ротор генератора сжатым воздухом.

Восстановление электродвигателя у ВАЗ

Посмотрим первоначально, как производится замена щеток генератора ВАЗ 2107. Для работы оснастимся следующими инструментами:

• набор накидных ключей;
• отвертки – набор;
• молоток резиновый.

Итак, начинаем работу по смене щеток генератора на ВАЗ 2107.

1. Отсоединяем клеммы аккумуляторной батареи, а также откручиваем кабели с выводов электродвигателя, демонтируем его, отвернув крепления. Ослабив ремень, извлекаем электрический мотор.
2. Откручиваем крепление шкива, одновременно придерживая инструментом ротор.
3. Отсоединяем тяговое реле.
4. Выкрутив гайки, извлекаем переднюю крышку сборочной единицы с помощью резинового молотка.
5. Также посредством резинового молотка выталкиваем наружу ротор.
6. Открепляем от статора заднюю крышку.
7. Достаем из статора щеткодержатель, производим переустановку изношенных деталей.
8. Сборка электрического мотора осуществляется в обратной последовательности.

Данный процесс, если что-то непонятно, можно также наглядно изучить видео с названием «замена щеток ВАЗ 2107». Замена щеток в генераторе ВАЗ 2106 производится точно так же.

Если же обратиться к моделям ВАЗ с передним приводом, то отличий по ходу выполнения процедуры не так уж много.Для примера рассмотрим сначала, как делается замена щеток у ВАЗ 2110, для чего возьмем предварительно вот что:

• гаечные ключи;
• набор отверток;
• молоток, брусок или молоток с резиновым наконечником.

1. Ослабив ремень, отсоединив провода и открутив три болта, демонтируем электродвигатель.
2. Достав агрегат из авто, снимаем шкив, придерживая отверткой ротор. В принципе, тяговое реле и ротор можно не демонтировать, у «семерки» мы сделали это для удобства работ.
3. Далее отщелкиваем на задней части электромотора защелки, после чего извлекаем пластиковый кожух.
4. Нам сразу открывается узел регулятора напряжения вкупе со щеткодержателем.
5. Откручиваем два винта и снимаем щеткодержатель.
6. Производим обновление изношенных деталей.
7. Сборку делаем от обратного.

Кстати, смена щеток у ВАЗ 2112 осуществляется один в один по этой же инструкции.

А теперь разберемся, как произвести замену элемента у ВАЗ 2109.

Нам потребуется приготовить:

• набор накидных ключей;
• отвертки крестовую и шлицевую;
• резиновый молоток.

Делаем вот что (это вариант без снятия тягового реле).

1. Ослабив ремень и сняв планку натяжителя, демонтируем весь агрегат.
2. На демонтированном узле откручиваем шкив.
3. Открутив гайки, извлекаем переднюю крышку электродвигателя.
4. Выталкиваем ротор наружу резиновым молотком.
5. Открепляем статор от задней части электромотора.
6. Открепляем диодный мост, достаем наши вышедшие из строя графитовые наконечники и устанавливаем новые.
7. Сборка делается по пути назад.

Надо сказать, что работа по замене щеток на ВАЗ 2114 проходит в точно такой же последовательности. То же самое касается и проведения работы у ВАЗ 2115.

Вообще все электродвигатели для генерации тока у ВАЗ имеют практически одинаковое устройство. Мы разобрали лишь разные методы, как добираться до заветных деталей.

Есть даже путь без демонтажа узла. Скажем, для замены щеток генератора у Приоры, причем, не снимая генератор, необходимо сделать вот что, взяв отвертку и гаечные ключи и открыв капот.

1. Отсоединить аккумулятор.
2. Открепить провода от электродвигателя.
3. Снять клемму цепи возбуждения.
4. Демонтировать задний пластмассовый кожух электромотора, открутив винты.
5. Открепить регулятор напряжения, а затем снять его в сборе со щеточным узлом.
6. Вот теперь можно переустановить наши детали.
7. После чего надо собрать всё в обратной последовательности.

Итак, смену щеток генератора у Приоры вполне можно произвести прямо на машине, открыв капот.

В то же время смену на Ладе Калине лучше произвести, сняв электродвигатель с автомобиля. Ведь он компактный и крепится на кронштейне всего двумя болтами. Взяв те же инструменты, что и в предыдущем случае, нужно воспроизвести следующие действия.

1. Отсоединить аккумулятор и провода электромотора.
2. Ослабив ремень и открутив два крепления, снять электродвигатель.
3. Извлечь задний кожух.
4. Открутив винты, достать щеткодержатель с регулятором и произвести переустановку деталей.
5. Собрать всё обратно.

Вопросы читателей связанные с заменой щеток генератора Ваз 2107

А сейчас я хотел бы ответить на самые распространенные вопросы, которые присылают мне читатели связанные с заменой щеток генератора Ваз 2107.

Сколько стоят щетки на генератор ВАЗ 2107

Щетки генератора на Ваз 2107 стоят не дорого, в специализированных магазинах запчастей Лада их можно приобрести всего за 50 рублей.

Какие щетки покупать для генератора ВАЗ 2107 инжектор

Примечательно, но автомобилисты, которые далеки от конструкции транспортного средства, уверены, что щетки, которые установлены на генераторы моделей одного производителя соответствуют друг другу, поэтому не важно, для каких именно моделей они предназначены. И это совершенно правильно, в особенности для моделей ВАЗ-2107, 2110, 2114. Поэтому не стоит переживать, если вам удалось найти щетки не для своей модели – они в обязательном прядке подойдут. Более того, щетки генераторов для автомобилей ВАЗ можно без проблем установить на автомобили BMW или Audi – они отлично подойдут. Поэтому, если вам нужно будет приобрести щетки для своего ВАЗ, не стоит переживать, найти и заменить их будет очень просто.

Основные неполадки

Есть несколько основных неполадок, характерных для генератора. Если изучить их, выполнить ремонт будет вполне реально даже своими силами.

Перечислим их, а также расскажем о необходимых дополнительных действиях для устранения.

Поломка

Ваши действия

Чтобы устранить данную неисправность, достаточно просто заменить старый предохранитель на новый. Но при этом обязательно определите причину, из-за которой возникла проблема

Оборвалась цепь, питающая приборы

В данной ситуации обязательно убедитесь в надежности соединения нулевого провода с остальными контактами

Возникли проблемы с замком зажигания

Проверьте, работает ли плата замка зажигания

Вышла из строя контрольная лампа

Просто поменяйте устройство на новое, если лампа просто перегорела

Вышли из строя щетки

Вам предстоит поменять сами щетки, а также их держатели. Проверьте контакты на предмет наличия окислений. Их можно обработать с помощью WD40 или зачистить бензином

Не работает регулятор напряжения

Данный агрегат подлежит замене. Отремонтировать его невозможно

Повредился или вышел из строя ремень генератора

Можно попытаться отрегулировать натяжение ремня, если проблема в этом. При повреждениях агрегата прибегают к его полной замене

Вышел из строя подшипник

Здесь поможет только его полная замена.

Подобные поломки встречаются достаточно часто, потому их нельзя игнорировать при первых же признаках. Разобравшись в устройстве генератора, решать проблемы его неисправности становится гораздо легче.

Где он находится

Перед тем как снять генератор, нужно хотя бы разобраться, где данное устройство находится.

Вот именно там и находится искомый элемент.

Расположение

Проверка работоспособности

Если генератор работает некорректно, последствия могут оказаться самыми непредсказуемыми. При малом заряде, исходящем от устройства, аккумулятор быстро сядет и ваш ВАЗ 2114 попросту заглохнет. Сильное напряжение еще опаснее, поскольку повреждает всю электросхему автомобиля.

Показатели мощности генератора можно замерить с помощью тестера.

1. Включите зажигание и убедитесь, что все лампы на приборной панели загорелись. После этого запускайте силовой агрегат.
2. Если значок аккумуляторной батареи горит на панели или мигает тусклым светом, в цепи генератора имеются повреждения.
3. Прогрейте мотор примерно до 90 градусов, после чего все энергозависимые приборы включайте.
4. Подключите тестер прямо на аккумулятор. Второй человек в этот момент будет жать на педаль газа, и удерживать обороты в районе 3,2-2,5 тысяч оборотов.
5. При показателях 13В на тестере, генератор работает исправно.
6. Теперь отключите все энергопотребители и снова проведите замеры. Обороты удерживаются аналогичные. При исправном генераторе показатели тестера будут 14,7В.
7. Параллельно рекомендуем обратить внимание на звуки, которые исходят от генератора. При наличии гула высока вероятность износа подшипника, который следует заменить.

Низкое напряжение может быть вызвано одно из нескольких причин:

• Натяжение ремня ГРМ недостаточно сильное;
• Цепь генератора повреждена;
• Неисправен регулятор напряжения;
• Износились щетки;
• Генератор износился и нуждается в замене.

Из-за чего горит знак АКБ на приборной панели

Когда вы поворачиваете ключ зажигания, система включает все лампочки на приборной панели, что позволяет проверить исправность систем. После этого запускается мотор и все эти лампы гаснут. Но только при условии, что автомобиль исправен.

Если одна из ламп продолжает гореть, в автомобиле возникли проблемы.

Что касается значка аккумулятора, то его свечение при запущенном моторе говорит о том, что издаваемое генератором напряжение слишком слабое или отсутствует полностью.

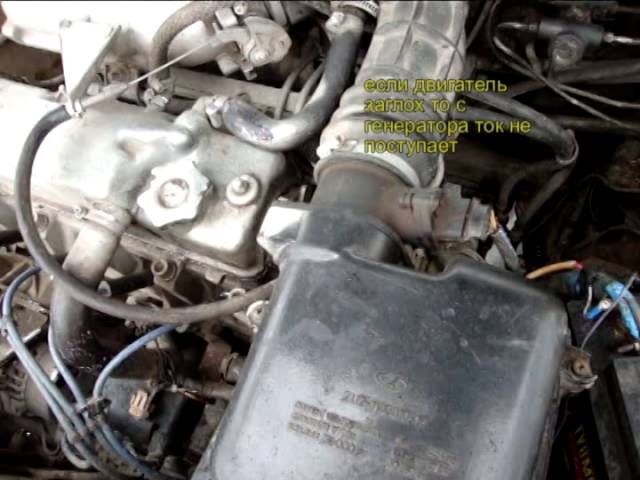

Способы проверить генератор на работоспособность

Замена щеток

Заменить щетки генератора не сложно, если возникла такая необходимость. Подобные работы проводятся в том случае, если возникла их естественная амортизация.
