Регулируется редуктор ваз 2107, автор Жданкин Николай Владимирович

Регулировка редуктора ваз 2107 на заднем мосту…

Приветствуем автолюбителей классических моделей ваз в автоблоге RtiIvaz.ru! В этих видеороликах рассмотрим редуктор ваз 2107 и регулировку. Видео Николай Владимирович посвятил владельцам заднеприводных автомобилей, так как сегодня тренд по редуктору заднего моста. Наглядным пособием для ремонта и регулировке показали редуктор заднего моста ваз 2107, распространенный отечественный автомобиль. Рассмотрим редуктор заднего моста…

Главные элементы редуктора косозубые шестерни главной передачи, это так называемые «коничка» и «планетарка», составляющие главную пару редуктора. Завод выпускал четыре варианта главных пар:

• Тихоходная, устанавливаемая на ваз 2102. Пара имеет 9 зубьев на конической шестерне и 40 планетарной. Число передачи момента 4.44, это тихоходный вариант. Снято с производства;
• На ваз 2101 – знаменитая «копейка», главная пара имела 10 зубьев на «коничке» и 43 на «планетарке», с передаточным числом 4.3, снята с производства;
• Ваз 2103 соответственно 10 зубьев на «коничке» и 41 на «планетарке»;
• Ваз 2106 – 11 зубьев на «коничке» и 43 на «планетарке», передаточное число 3.9, считается скоростным редуктором.

Нужно отметить, что главная пара с передаточным числом 4.44 для ваз 2102 в запасные части, вообще говоря, не выпускалась и предназначалась лишь для комплектации редукторов ваз 2102 на заводском конвейере.

Как заменить редуктор заднего моста Ваз 2107 (Классика)

Регулировка редуктора заднего моста. Учебное пособие.Часть1

Как заменить подшипник полуоси Ваз.

Ремонт и регулировка редуктора ВАЗ 2107

Регулировка и ремонт редуктора требует некоторых навыков и тщательного соблюдения технологии. Также необходимо наличие съемников, стендов и специальных инструментов. Если перечисленного нет, стоит доверить работу профессионалам.

Если ваша квалификация недостаточна, лучше не начинать работы с редуктором. Работы по сборке и регулировке требуют достаточно высоких слесарных навыков. Разобрать мост ВАЗ 2107 несложно, но это один из немногих узлов “семерки”, требующих высококвалифицированного обслуживания. Экономить на этих работах не стоит.

Разборка редуктора выполняется в следующей последовательности:

• открутить гайку хвостовика;
• снять фланец и вынуть ведущую шестерню и регулировочные кольца;
• снять сальник, маслоотражатель, внутреннее кольцо подшипника;
• выпрессовать съемником наружные кольца подшипников;
• разобрать ведущую шестерню с дифференциалом (распорная втулка в этом случае подлежит замене).

При разборке редуктора необходимо нанести метки на крышки подшипников, чтоб потом установить их в прежнее положение. Для этого можно использовать керно (что более надежно) или карандаш. Метки надо наносить на крышки и на корпус, чтоб потом при сборке совместить их. Также следует пометить левую и правую крышку, чтоб не перепутать их местами.

Сделать это можно так: на крышки, кроме отметок напротив меток на корпусе, нанести цифры или буквы карандашом. Способ плох тем, что очистке крышки метки сотрутся. Поэтому надежнее просто сделать отметины керном. Например, одну на левой крышке и две на правой.

Внутренние кольца с сепаратором извлекаются при помощи молотка и выколотки. Выбивать кольца надо, слегка постукивая по разным местам. Если бить только по одному месту, кольцо вытащить не получится.

Обычно ремонт состоит в замене подшипников или главной пары. Эти детали чаще всего выходит из строя.

Главная пара выпускается в нескольких вариациях и определяет передаточное число редуктора. Чем больше передаточное число — тем больше тяга, чем ниже — тем выше максимальная скорость машины. Существует три стандартных варианта главной пары, применяемых на разных моделях ВАЗ.

главная пара	кол-во зубьев на шестернях		число оборотов карданного вала на 10 оборотов колеса	передаточное число
	на ведомой	на ведущей
2102	40	9	22,2	4,44
2101	43	10	21,5	4,3
2103	41	10	20,5	4,1
2106	43	11	19,5	3,9

Владельцы ВАЗ 2107 иногда ставят главные пары редуктора с нестандартным передаточным числом. Для повышения тяги ставят пары с большим значением, для увеличения максимальной скорости — с меньшим. Если стоит задача тюнинга автомобиля, можно, воспользовавшись случаем, изменить эти характеристики ВАЗ 2107.

Справка: максимальное передаточное число (4,44) было у моста ВАЗ 2102. После снятия с производства данной модели найти пары с этим соотношением стало проблематично,но как показывает практика,самый лучший вариант это установка на ваз 2107 с мотором 1,5-1,6 редуктора с 2103 (4,1-передаточное число).При выборе этого редуктора в паре с пятиступенчатой КПП сохраняется тяга и скорость.

Какой редуктор лучше?

Ремонт редуктора заднего моста ВАЗ 2107 не всегда целесообразен. Зачастую проще заменить редуктор на новый. Стоит учесть, что новый узел будет долговечнее восстановленного.

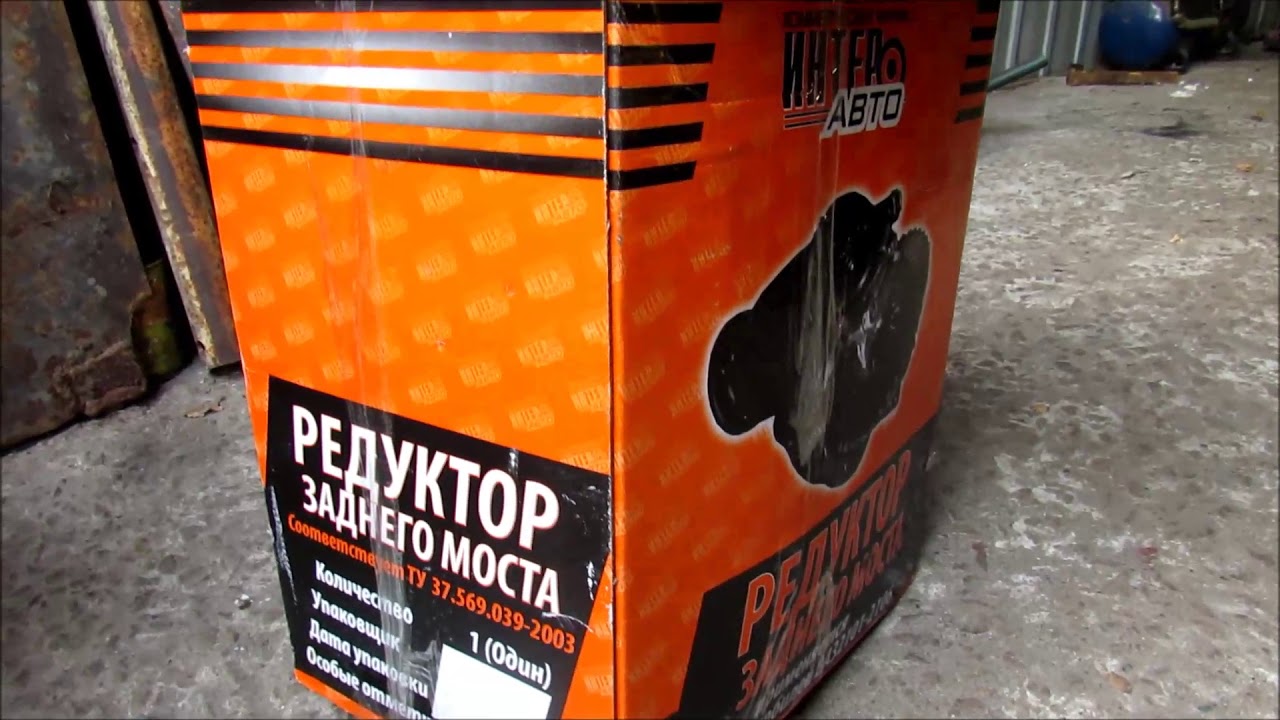

Замена редуктора заднего моста ВАЗ классика

Устройство дифференциала

Планетарная шестерня крепится на корпус дифференциала. Дифференциал состоит из двух шестерней полуоси, двух сателлитов и пальца. Основными, наиболее встречающимися неисправностями дифференциала являются износ пальца сателлитов (люфт) и износ шлицов на шестернях полуосей.

На автомобиле люфт пальца сателлитов можно определить по проворачиванию карданного вала на четверть и более, если люфта нет, то вал практически остается на месте при попытке его повернуть в ту или другую сторону.

Стоит также отметить, что от дифференциала никогда не происходит какого-либо шума. При движении вперед (по прямой) дифференциал вращается как одно целое и получается, что там просто нечему шуметь.

Причиной возникновения шума от редуктора заднего моста при добавлении газа и пропаданием шума после сброса газа является (практически 99.9%) износ зубьев главной пары. На снятом редукторе это хорошо видно. Та часть стороны зубьев, что используется для хода вперед, имеет значительный износ, тогда как сторона для заднего хода практически не изношена.

Если после разборки и дефектовки деталей главной пары обнаружен износ зубьев, то уже никакой ремонт не поможет и это будет просто пустая трата времени и финансов. Необходима только замена главной пары.

Главная-пара

Шестерни главной пары подбираются на заводе по пятну контакта, шуму и другим параметрам и маркируются. Например, на планетарные шестерни выбито — ваз 2103 (модель), 10 41(передаточное число), 4091 (номер пары). Номер главной пары 4091 замаркирован и на конической шестерне.

После маркировки этих деталей, они стали «главной парой» и не устанавливаются одна без другой, то есть «родные». На «коничке» нанесено еще и «- 6», это поправка для сборки главной пары в редукторе. При дефектовке дифференциала проверяются и его подшипники на предмет их износа и при необходимости заменяются. Зачастую износ подшипников провоцируют при непрофессиональной замене сальника редуктора.

Например, после замены сальника затягивают гайку хвостовика без соблюдения момента затяжки (тянут, сколько есть силы) и усилие передается не на распорную втулку, а на подшипники дифференциала.

Это опоры на вращающихся осях и валах, которые получая нагрузки передают их на различные конструкции…

В итоге через короткий пробег после замены сальника хвостовика появляется шум редуктора. Только в этом случае шум «гул» в редукторе постоянный и непохож на шум от изношенных зубьев главной передачи. При этом гул идет постоянно, независимо от того, добавляется газ или сбрасывается.

Видео сборки редуктора заднего моста

Регулировка редуктора с помощью специальных приспособлений и приборов контроля…
При сборке редуктор регулируется по 4-м параметрам:

1. Подбор регулировочного кольца

Параметры от 2.6 до 3.5. Кольцо служит для регулировки глубины зацепления зубьев «конички» и «планетарки», которая строго задана. Здесь как раз и нужна «поправка -6» для данной главной пары, о которой говорилось выше. Разумеется, для каждой главной пары эта поправка будет индивидуальна.

На данном видео регулировку главной пары будут выполнять с помощью специального приспособления. Понятно, что у подавляющего числа автолюбителей такого приспособления нет и это лишь наглядный пример регулировки параметра глубины зацепления. Будет дан вариант и для регулировки без «приспособы».

На приспособление устанавливается также «приспособа» с микрометром, имитирующая шестерню главной пары. На индикаторе выставлен ноль. Затем ножка индикатора переносится на постель подшипника и в этом случае индикатор показывает значение — 3.25, что не есть хорошо, так как должно лежать в пределах — 3.0. На второй посадочной плоскости получилось – 3.45. Среднее арифметическое — 3.3. Для регулировки воспользуемся поправкой на «коничке» — «- 6». В этом случае (– 3.3)+ (-6) = 3.36. Толщина регулировочной шайбы необходима – 3.36 мм. С помощью микрометра подбираем шайбу необходимой толщины.

Примечание. При износе подшипника хвостовика он начинает проворачиваться на теле «конички». В результате изнашивается торец подшипника, регулировочная шайба и тела шестерни хвостовика. Получается, что при замене сальника хвостовика, даже при правильном моменте затяжки сбивается регулировка глубины зацепления зубьев шестерен главной пары и «вой» пары обеспечен, как и ее скорый выход из строя.

Вернемся к сборке редуктора…

2. Регулировка преднатяга подшипников хвостовика

На «коничку» садится подшипник хвостовика и ОБЯЗАТЕЛЬНО устанавливается НОВАЯ распорная втулка. На видео хорошо видно, что новая втулка ровная без какой-либо деформации, а стоявшая ранее деформирована. Происходит следующее. При затяжке гайки хвостовика предписанным моментом (от 12 до 26 кгс), втулка берет на себя усилие затяжки и деформируясь работает как пружина, создавая натяг. Усилие затяжки гайки редуктора ваз 2107-е значительное и хвостовик необходимо зафиксировать от проворачивания.

На видео мы видим какую «приспособу» использует мастер. Необходимо затягивать гайку хвостовика до исчезновения люфта. При правильной затяжке гайки хвостовик должен проворачиваться с усилием сопротивления 0.3-0.4 кг, стало быть, преднатяг подшипников выполнен правильно. Это правило при сборке применяется для старых (бывших в употреблении) подшипников.

Устанавливается дифференциал с подшипниками и закрепляется крышками (момент затяжки около 8 кгс) и наживляются регулировочные гайки подшипников дифференциала.

3 и 4. Одновременная регулировка теплового зазора главной пары и преднатяга подшипников дифференциала

Где находится редуктор?

На «семерках», как и на всех представителях семейства заднеприводных, редуктор расположен сзади, под днищем машины. Он соединяет кардан с мостом ВАЗ 2107, и заставляет колеса машины вращаться. Вращение происходит благодаря зацепленным в редуктор полуосям, которые из-за технических особенностей устройства заднего моста ВАЗ 2107, придется снимать впоследствии. При условии поднятия автомобиля, либо при осмотре из ямы гаража, редуктор просто невозможно не заметить.

Признаки и неисправности редуктора заднего моста классики

Замена редуктора своими руками – процесс трудоемкий, который включает в себя не только приобретение нового узла (достаточно дорого), но и временные затраты. Поэтому прежде чем начинать, необходимо убедиться в неисправности именно редуктора. Определить признаки можно так:

• постепенно разгоняя автомобиль, внимательно послушать и запомнить, в какой момент появляется шум;
• во время движения начать торможение двигателем (убрать ногу с педали газа на скорости), в это время прислушаться к редуктору и отметить момент появления шума;
• разогнать «семерку» до сотни, переключить на нейтралку и заглушить мотор – послушать, как ведет себя редуктор в движении накатом.

«Если мост шумит и на нейтралке, и на скоростях – редуктор здесь не причем. Если же гул возникает только на скорости (независимо от числа) – ремонт, ну или на крайний случай, замена редуктора неизбежны».

Когда признаки определены, необходимо провести еще одну проверку:

• припарковать автомобиль, зафиксировать передние колеса башмаками;
• поддомкратить зад таким образом, чтобы мост свесился (необходимо, чтобы колеса оторвались от поверхности);
• завести мотор и разогнать «семерку» до отметки, во время которой возникает шум, при этом колеса должны крутиться без нагрузок.

Если шум не изменился, то редуктор явно исправен и причина неприятностей никак не в нем. Здесь проверяются другие агрегаты привода. Ну а если шумы во время движения без нагрузки отсутствуют, то речь идет об изношенных шестеренках редуктора, которые шумят лишь во время движения с нагрузкой.

Редуктор «семерки» сам по себе достаточно надежный узел, который выдерживает срок от 100 до 300 тысяч пробега, при этом нет необходимости даже заглядывать туда. Шестеренки, распорная втулка редуктора, нарушение регулировки работы дифференциала – все эти проблемы возникают во время неправильной эксплуатации:

• применение масла с низким уровнем вязкости, а также несоблюдение сроков его замены;
• эксплуатация «семерки» с количеством масла, недостаточным для этого;
• в процессе движения на мост приходятся экстремальные нагрузки (частые и неудачные пробуксовки).

Процесс снятия редуктора

Для того чтобы отремонтировать либо заменить редуктор заднего моста ВАЗ 2107, нужно для начала, его снять с автомобиля:

1. Слить масло. Это, кстати, может стать поводом для его замены.
2. Разъединить фланцы кардана и редуктора. Для этого нужно раскрутить четыре болта и гайки. В это время необходимо зафиксировать и обездвижить кардан отверткой, либо зажав педаль тормоза. После откручивания гаек, необходимо привязать кардан к глушителю. Можно его и просто свесить, однако это может привести к негативным последствиям еще и кардана.
3. Извлечь полуоси, потому как без этого редуктор не снимется. Заодно можно провести осмотр сальников, и в случае их изношенности – заменить. Это сэкономит время и предотвратит возможные неисправности.
4. Разъединить балку и редуктор путем откручивания всех восьми болтов, которыми он крепится. При откручивании последних, необходимо придерживать редуктор, дабы не упал. Болты выкручены – аккуратно снять редуктор.

Ремонт и регулировка редуктора ВАЗ 2107

Прежде чем заняться ремонтом редуктора и последующей его регулировкой, нужно иметь определенные навыки, подкрепленные умениями, соблюдать все нюансы и тонкости этого процесса, а также неукоснительно соблюдать технологические нюансы процесса. Поэтому, если к работе человек приступает впервые, то лучше отказаться от этой затеи. Помимо этого, необходимо иметь все необходимые инструменты:

• съемники;
• стенды;
• набор ключей, отверток и других приспособлений.

Если чего-то нет, лучше не рисковать и довериться профессионалам. По сути, разборка моста «семерки» не составит особого труда, однако он является одним из немногих узлов, которому необходимо профессиональное обслуживание. Редуктор разбирается пошагово:

регулировка редуктора ВАЗ

• для начала необходимо открутить гайку хвостовика;
• после снимается сам фланец, вытягивается ведущая шестерня, и демонтируются кольца, отвечающие за регулировку;
• снимаются сальник, демонтируется масляный отражатель, а с применением съемника достается внутреннее кольцо подшипника;
• разбирается ведущая шестерня, а дифференциал демонтируется, причем распорная втулка, независимо от состояния, впоследствии меняется.

Для облегчения последующей сборки, на крышки подшипников наносятся метки – можно карандашом, но куда надежнее для этого использовать керн. Метки наносятся не только на крышки, но и на корпус, это позволит впоследствии правильно их собрать. Что касается правой и левой крышек, то их также необходимо пометить, потому что их нельзя путать, цифры и буквы наносят на крышки и корпус в соответствующих местах. Единственное неудобство, необходимо внимательно чистить крышки, чтобы метки остались на месте – именно поэтому для удобства отметки лучше накернить.

Для того чтобы извлечь сепаратор с внутренними кольцами, необходимо воспользоваться молотком и выколоткой. Легким постукиванием по всей поверхности происходит процесс выбивания колец. Если стучать только в одну точку, вряд ли удастся извлечь кольца.

Как правило, весь ремонт редуктора заключается в замене главной пары – основной «удар» она принимает на себя. Главная пара отвечает за определение передаточного числа, а ее выпуск производится в различных вариациях. Увеличение тяги «семерки» происходит из-за большего передаточного числа, а чем оно ниже – тем более высокие показатели максимальной скорости получает автомобиль. Какую пару выбрать, решает сам автовладелец, однако есть несколько советов по этому поводу.

Ремонт редуктора заднего моста ВАЗ 2107

Редуктор заднего моста ВАЗ 2107 – это комплект механизмов, требующиеся, чтобы передавать вращающийся момента карданного вала на оси задних колес. Для понимания значения агрегата требуется знать, как передается энергия движка на колеса ВАЗ 2107.

Диск сцепления получает вращение от коленчатого вала, передавая его на первичный вал коробки передач. При выборе необходимой передачи, вращение переходит на вторичный, а затем на крестовину карданного вала, тянущегося под всей подвеской. Самим устройством распределяется момент вращение на полуось, приводящими в действие колеса. То есть, редуктор заднего моста помогает преобразовать вращающийся момент от карданного вала на полуоси.

↑ Сборка редуктора заднего моста

При сборке манжету, гайку фланца и распорную втулку заменяем новыми.

Если сборка редуктора будет производиться в прежнем картере, то изменение толщины регулировочного кольца ведущей шестерни можно рассчитать как разницу в отклонениях размеров изготовления старой и новой шестерен. Отклонение в размере со знаком « » или «–» в сотых долях миллиметра выгравировано на валу ведущей шестерни.

Например, на старой шестерне выгравировано –12, а на новой 4. Разница двух поправок составит 4–(–12)=16. Значит, новое регулировочное кольцо должно быть на 0,16 мм тоньше старого. При обратном соотношении поправок (на старой 4, а на новой –12) кольцо должно быть на 0,16 мм толще старого.

Для более точного определения толщины регулировочного кольца изготавливаем приспособление из старой ведущей шестерни.

Привариваем пластину длиной 80 мм и торцуем ее в размер 50–0,02 мм относительно плоскости под подшипник. На конической части вала выгравирован заводской номер и отклонение в размере.

Посадочные места под подшипниками обтачиваем (можно обработать мелкой шкуркой) до скользящей посадки.

Запрессовываем наружные кольца переднего и заднего подшипников в картер.

На изготовленное приспособление устанавливаем внутреннее кольцо заднего подшипника и вставляем приспособление в картер. Устанавливаем внутреннее кольцо переднего подшипника, фланец ведущей шестерни и затягиваем гайку моментом 0,8–1,0 кгс.м.

Диагностика и причины неисправности

Если появляются характерные шумы при работе ВАЗ 2107, то возможно появление поломки редуктора. Для понимания нужно разогнать авто до 25 км/ч, при этом скорость потом набирается плавно. При появлении подозрительных гулов обязательно зафиксируйте показатели скорости. После набора необходимой скорости медленно отпускается педаль газа, и осуществляется торможение. Снова нужно проверить наличие шумов и скорости, когда они слышны и пропадают.

Определенный шум может появиться и пропасть на одинаковой скорости. При наличии данной проблемы говорят, что требуется ремонт редуктора заднего моста ВАЗ 2107. Однако, для 100% уверенности обязательно нужно поставить машину на тормоз, завести нейтралку и начинать набирать обороты. Если шум появляется и в этом случае, то это никак не относится к редуктору. А вот при отсутствии гула, можно не сомневаться, в его неисправности.

Если говорить о причинах, то часто они кроются в некачественном масле. Бывает и такое, что оно полностью отсутствует. Кроме того, редуктор ломается из-за неисправностей различных деталей. Еще одной причиной может стать перелом полуоси.

Прежде чем приступать к ремонту, важно понять, что механизм хоть и не сложный, но требует точной регулировки. Если вы сомневаетесь в том, что сможете сделать все самостоятельно, то лучше сразу обратиться к специалистам.

Замена редуктора заднего моста ВАЗ 2106, 2107

Основная болезнь РЗМ – повышенный шум (гудение), и загудеть редуктор может по разным причинам:

• в мосте недостаточно залито масло, или оно полностью отсутствует;
• не отрегулирован зазор между шестернями главной пары;
• шестерни изношены, на них есть сколы и другие повреждения;
• главная пара имеет заводской брак, шестерни не притерты с завода;
• открутилась или ослабла гайка хвостовика;
• износились подшипники.

Основная неисправность межосевого дифференциала – износ шестерен полуосей и сателлитов, когда поверхности деталей сильно изношены, между шестернями дифференциала образуется люфт, но задний мост обычно из-за износа дифференциальных шестерен не шумит.

Редукторы ЗМ на ВАЗ-классики подвергаются ремонту, но только в том случае, когда нет износа на шестернях. Если механизм уже ремонту не подлежит, он нуждается в замене. Замена редуктора заднего моста ВАЗ 2106 на «семерке» выполняем следующим образом:

• устанавливаем автомобиль на яму или автоподъемник, менять редуктор на земле крайне неудобно;
• если машина установлена на яме, необходимо домкратить обе стороны, в любом случае нужно снять задние колеса. Если работа проводится на подъемнике, следует под каждую сторону авто (в задней части) установить упоры;
• отворачиваем сливную пробку в РЗМ, сливаем трансмиссионное масло, предварительно подготовив под него емкость;
• снимаем задние тормозные барабаны (два болта-направляющих с каждой стороны), предварительно сняв машину с ручника. Барабаны могут плохо сниматься, их демонтируют, постукивая сзади молотком через деревянный брусок. Металлическим молотком по барабану стучать нельзя, барабан может расколоться;
• снимаем тормозные колодки;
• отворачиваем с каждой стороны крепления полуосей заднего моста, каждая полуось крепится на четырех гайках;
• выпрессовываем полуоси, для этого понадобится специальный съемник, также можно изготовить самодельное устройство;
• снимаем карданный вал, раскручивая четыре болта и гайки. Если будет устанавливаться тот же РЗМ, кардан с хвостовиком обязательно нужно обозначить, это делается для того, чтобы поставить вал назад в этом же положении. Если установить кардан не по меткам, может начаться вибрация вала;
• отворачиваем восемь болтов крепления заднего редуктора (ключ на 13), снимаем узел.



На этом снятие редуктора ЗМ можно считать законченным, теперь остается или отремонтировать механизм, или установить вместо него новый.

Как произвести ремонт

Для начала снимите редуктор с машины, а потом зажмите в тески. Откручиваются оба болта для стопорных пластин и убираются.

Дальше помечаются подшипниковые крышки для их будущей сборки. Для этого потребуется кернер и с помощью молотка наносятся метки. Ключом №14 отворачиваются болты, и снимаются крышки.

Важно отметить, что крышки снимаются совместно с гайками регулировки. Также надо не забыть убрать обоймы роликовых подшипников.

Важно сразу осмотреть подшипники на предмет износа и возможности применения. Помечаются наружные обоймы от каждого подшипника, так как их подбирают парно и разукомплектовке они не подлежат.

Проверяется радиальный люфт, находящийся на шестеренках полуосей. Если его размер превышает 0,5 мм, то коробка заменяется. При нормальном состоянии снимается подшипник и откручивается планитарная шестерня.

Далее необходимо выбить при помощи наставки ось сателлитов и вытащить их.

Из корпуса редуктора нужно вытащить ведущий вал и шестерню. Для этого отлично подойдет выколотка из мягкого металла. Выбивается внутреннее колесо роликового подшипника.

Также требуется заменить регулировочную втулку на новую.

После сбития подшипника нужно снять кольцо регулировки.

Далее выколоткой нужно выбить наружные кольца подшипников.

Теперь можно перемывать все детали в керосине или дизельном топливе. После того, как сделали промывку, проводится диагностика всех деталей. Должны отсутствовать сколы, трещины. Если присутствуют данные дефекты, то детали важно заменить. При небольших задирах их можно заполировать наждачкой.

Регулирвка и установка редуктора ВАЗ 2107

Перед сборкой редуктора все детали необходимо тщательно вымыть в керосине. Их следует осмотреть перед установкой. Зубья шестерен не должны иметь сколов или задиров и иметь цвет металла, а не быть покрытыми черным налетом от масла. Мелкие задиры оси сателлитов, шейки и посадочных мест шестерен полуосей можно обработать мелким наждаком. При наличии крупных задиров или большой выработки детали необходимо заменить.

Детали редуктора собираются в порядке, обратном разборке. Запрессовывать кольца подшипников можно при помощи молотка и специального приспособления (подойдет головка торцового ключа).

Зазоры между шестернями редуктора регулируются при помощи регулировочного кольца, толщина которого подбирается индивидуально. Для подбора необходим штангенциркуль и щупы различной толщины. Затягивать гайку фланца необходимо с моментом 18 кгс-м.

Регулировка редуктора Ваз 2107

регулировка редуктора ВАЗ

Правильная сборка

При использовании старых деталей, меняется только сальник и распорная втулка. Заменяя элементы основной пары требуется использовать новую распорную шайбу валовой шестерней и подшипником. Шайбу подбираются по размеру, который можно узнать на самом валу. Кольцо регулировки монтируют и запрессовывают наставкой на внутреннюю подшипниковую обойму.

Требуется установка распорной втулки. Ее помещают в картер. Монтируется новый сальник. Дальше надевается фланец и закручивается все новой гайкой. При монтаже новых подшипников, гайку нужно закрутить с усилием 16-200 кгс метр. После приработки усилие понизится до 6. При применении старых подшипников, затяжка происходит так же как и сальника.

Собирается дифференциал и устанавливается на место. Если полуосевые шестерни имели осевой люфт, то устанавливаются утолщенные шайбы. После этого можно прикручивать крышки.

Изготавливается специализированный ключ, чтобы отрегулировать подшипники.

Регулируется главная пара. С основной шестеренки гайку нужно завернуть до момента, пока не исчезнет зазор. Штангель поможет замерить зазор.

Затем затягивается вторая гайка и подтягивается на парочку зубцов. У первой гайки зазор 0,08-0,13 мм. Будет ощутим, если взять в руки за шестерню: появится слабый стук зубьев.

Контролируя зазор потихоньку подтягиваются обе гайки до момента увеличения 0,2 мм. Благодаря этому правильно натягиваются подшипники. Далее поворачивается шестерня рукой, и пробуется люфт. Если он одинаковый в разных положениях, то ставятся стопорные пластины, затягиваясь болтами. Если этого нет, то говорят о деформированности коробки дифференциала, а следовательно, ей требуется замена.

Затяжка гайки

Теперь самый важный момент — затяжка гайки. Для правильной затяжки гайки нужно произвести подготовительные работы:

1. вывесить заднюю часть автомобиля;

снять задние колеса и тормозные барабаны.

Затягиваем гайку до того момента пока почувствуете легкий упор. Таким образом, мы подвели подшипники к новой распорной втулке, но у нас появился люфт фланца. Он должен быть. Это нормальное явление с новой распорной втулкой. Подтягиваем гайку по 10-20 градусов и проверяем люфт. Затягиваем гайку до того момента пока не уйдет люфт. Далее проверяем усилие на срыв фланца с помощью цифровых весов. Вставляем «ухо» весов в отверстие на фланце и под прямым углом тянем. Усилие срыва должно быть в пределах 1.5 кг. Если усилие меньше 1.5 кг, подтягиваем гайку буквально по градусу и контролируем усилие.

Момент затяжки гайки должен быть от 12 до 26 кг/м при достижении требуемого усилия. Если после устранения люфта фланца усилие значительно больше 1.5 кг, значит вам попалась бракованная распорная втулка.

Далее производим обратную сборку:

1. Прикручиваем кардан по меткам;
2. Заливаем новое масло (лить нужно масло с допусками API GL-4/ GL-5, объем 1.5 литра);
3. Устанавливаем тормозные барабаны и колеса.

Наглядно процесс замены сальника редуктора заднего моста ВАЗ 2107 в этом видео:

Замена сальника редуктора заднего моста

Назначение и принцип действия редуктора

Задний редуктор «семёрки» — это передаточное звено между осями задних колёс и двигателем. Его назначение состоит в том, чтобы передавать крутящий момент с коленвала двигателя на задние колёса с одновременным преобразованием частоты вращения полуосей.

Кроме того, редуктор должен уметь распределять крутящий момент в зависимости от нагрузки, приложенной к левому или правому колесу.

Принцип работы

Вот основные этапы передачи крутящего момента от мотора к редуктору:

• водитель запускает двигатель, и коленвал начинает вращаться;
• с коленвала крутящий момент передаётся на диски сцепления автомобиля, а затем уходит на первичный вал коробки скоростей;
• когда водитель выберет нужную передачу, крутящий момент в коробке скоростей переходит на вторичный вал выбранной передачи, а оттуда — на карданный вал, соединённый с коробкой скоростей специальной крестовиной;
• кардан соединён с редуктором заднего моста (поскольку задний мост располагается далеко от двигателя, кардан «семёрки» представляет собой длинную вращающуюся трубу с крестовинами на концах). Под действием кардана начинает вращаться основной редукторный вал;
• вращаясь, редуктор распределяет крутящий момент между полуосями задних колёс, в результате начинают вращаться и задние колёса.

Устройство и технические характеристики редуктора

Задний редуктор автомобиля ВАЗ 2107 состоит из массивного стального кожуха с хвостовиком, фланца карданного вала, двух шестерён главной передачи, установленных под прямым углом по отношению друг к другу и самоблокирующегося дифференциала.

Передаточное число заднего редуктора

Основной характеристикой любой зубчатой передачи является её передаточное число. Оно представляет собой отношение количества зубьев на ведомой шестерне к количеству зубьев на шестерне ведущей. На ведомой шестерне заднего редуктора ВАЗ 2107 имеется 43 зуба. А на ведущей шестерне 11 зубьев. Поделив 43 на 11, мы получаем 3.9. Это и есть передаточное число на редукторе ВАЗ 2107.

Здесь же следует отметить ещё один важнейший момент. ВАЗ 2107 выпускался много лет. И в разные годы на него ставились редукторы с разными передаточными числами. Например, самые ранние модели «семёрок» комплектовались редукторами от ВАЗ 2103, передаточное число которых составляло 4.1, то есть соотношение зубьев там было 41/10. На более поздних «семёрках» передаточное число вновь изменилось и составляло уже 4.3 (43/10) и только в самых новых «семёрках» это число составляет 3.9. В силу вышеизложенных причин водителю часто приходится самостоятельно определять передаточное число своего автомобиля. Вот как это делается:

• автомобиль устанавливается на нейтральную передачу;
• задняя часть машины поднимается с помощью двух домкратов. Одно из задних колёс надёжно фиксируется;
• после этого водитель вручную начинает поворачивать карданный вал машины. Необходимо сделать 10 оборотов;
• вращая карданный вал, необходимо подсчитать, сколько оборотов сделает незафиксированное заднее колесо. Количество оборотов колеса следует поделить на 10. Полученное число и является передаточным числом заднего редуктора.

Отличия в редукторах заднего моста ВАЗ

РЗМ различаются по передаточному числу главной пары, всего на ВАЗ-классики существуют четыре вида редукторов:

• 2101;
• 2102;
• 2103;

Именно «тихим» является РЗМ 2102, его ведущая шестерня имеет 9 зубьев, на ведомой шестерне их 40. Чтобы посчитать передаточное число редуктора, нужно число зубьев планетарки разделить на число зубьев ведущего вала для ВАЗ 2102 ПЧ получается равным 4,44.

«Копеечный» редуктор (2101) соответственно имеет количество зубьев на шестернях 10/43, поэтому ПЧ у него равен 4,3. Следующим, более скоростным, есть РЗМ 2103 – у него соотношение 1041, а значит, передаточное число равняется 4,1. И, наконец, самым «быстрым» будет 2106 редуктор, с количеством зубьев 11/43 и ПЧ 3,9 соответственно.

Очень много владельцев ВАЗ 2101-07 стремятся установить самый скоростной редуктор, но не всегда в этом есть необходимость. Если в автомобиле часто перевозится груз, то есть, машина является «рабочей лошадкой», высокая скорость ни к чему, а вот тяговитость будет очень кстати. Следует отметить, что РЗМ 2102 в запчастях не поставлялся, он устанавливался только на универсалах «двойках».

Типичные поломки редуктора и их причины

Задний редуктор ВАЗ 2107 является надёжным устройством, которое весьма устойчиво к механическому износу. Тем не менее со временем детали постепенно изнашиваются даже в редукторе. И тогда водитель начинает слышать характерный хруст или вой, раздающийся в районе заднего моста или в районе одного из задних колёс. Вот почему это происходит:

• одно из колёс заклинило, так как одна из задних полуосей деформировалась. Такое происходит крайне редко, обычно после сильнейшего удара по одному из колёс. В этом случае полуось деформируется настолько, что колесо не может нормально вращаться. Если деформация незначительна, то колесо будет вращаться, однако при вращении будет слышен характерный вой, раздающийся из-за повреждённого колеса. Устранить такую поломку самостоятельно не представляется возможным. Для выпрямления полуоси водителю придётся обращаться к специалистам;
• хруст в редукторе при движении автомобиля. Это более распространённая проблема, с которой рано или поздно столкнётся каждый водитель старой «семёрки». Хрустеть редуктор начинает после того, как в главной передаче износится несколько зубцов и шлицы на полуосях. При очень сильном износе зубцы могут сломаться. Происходит это как из-за усталости металла, так и из-за плохой смазки редуктора (это наиболее вероятная причина, так как смазка в редукторе «семёрки» часто уходит через сапун и через фланец хвостовика, которые никогда не отличались герметичностью). В любом случае ремонту такая поломка не подлежит, и шестерни со сломанными зубьями придётся менять;
• износ подшипника на полуоси. Это ещё одна причина возникновения характерного скрежета за колесом. Если разрушился подшипник, то ехать на таком автомобиле нельзя, поскольку колесо может просто отпасть во время движения. Единственный вариант решения — вызов эвакуатора и последующая замена изношенного подшипника. Сделать это можно как своими силами, так и в сервисном центре.

О регулировке редуктора

Если водитель выяснил, что главная пара шестерён в заднем мосту полностью износилась, ему придётся эту пару менять. Но просто так поменять шестерни не получится, так как между зубьями шестерён имеются зазоры, которые придётся отрегулировать. Вот как это делается:

• под ведущую шестерню устанавливается специальная регулировочная шайба (они продаются комплектами, и толщина таких шайб варьируется в пределах от 2.5 до 3.7 мм);
• в хвостовик редуктора устанавливается регулировочная втулка (эти втулки тоже продаются комплектами, найти их можно в любом магазине запчастей);
• шайба и втулка должны быть подобраны так, чтобы вал, на котором установлена ведущая шестерня редуктора, вращался без люфта при прокручивании его рукой. После того как нужная втулка подобрана, гайка на хвостовике затягивается;

Как снять редуктор заднего моста ВАЗ 2107

Разобрать редуктор и заменить в нём всё необходимое (или поменять редуктор целиком) автовладелец может самостоятельно, сэкономив таким образом около 1500 рублей (примерно столько стоит эта услуга в автосервисе). Вот что потребуется для работы:

• комплект торцевых головок и длинный вороток;
• набор рожковых ключей;
• набор накидных ключей;
• съёмник для задних полуосей;
• отвёртка с плоским жалом.

Последовательность работы

Перед началом работы из заднего редуктора обязательно сливается масло. Для этого достаточно отвернуть пробку на корпусе заднего моста, предварительно подставив под него какую-нибудь ёмкость.

1. Автомобиль устанавливается на яму. Задние колёса поднимаются с помощью домкратов и снимаются. Передние колёса при этом должны быть надёжно зафиксированы.
2. После снятия колёс откручиваются все гайки на тормозных барабанах и снимаем их крышки. Открывается доступ к тормозным колодкам.

Видео: разбираем задний мост на «классике»

↑ Разборка редуктора заднего моста

Установив редуктор на верстаке, ключом «на 10» отворачиваем два болта крепления стопорных пластин гаек подшипников дифференциала и снимаем пластины.

Керном наносим метки на постели и соответствующей крышке подшипника, чтобы при сборке установить крышки на свои места.

Ключом «на 14» отворачиваем болты крепления крышек подшипников.

Вынимаем из корпуса дифференциала наружные кольца подшипников и регулировочные гайки.

Если подшипники не меняем, то помечаем наружные кольца, чтобы не перепутать их местами при установке, т.к. подшипники индивидуально приработались и разукомплектовывать их нежелательно.

Проверяем отсутствие радиальных люфтов в шестернях полуосей.

Съемником спрессовываем внутренние кольца конических подшипников.

Ключом «на 17» отворачиваем восемь болтов крепления ведомой шестерни к корпусу дифференциала и снимаем ее.

Бородком выбиваем ось сателлитов.

Проворачиваем шестерни полуосей и вынимаем шестерни-сателлиты.

Вынимаем шестерни полуосей с регулировочными шайбами, пометив их положение.

Вынимаем из картера ведущую шестерню и деформированную распорную втулку. При сборке редуктора заменяем ее на новую.

Выколоткой из мягкого металла сбиваем внутреннее кольцо конического подшипника с вала ведущей шестерни.

Под подшипником установлено регулировочное кольцо, обеспечивающее правильное взаимное расположение шестерен главной передачи.

Подходящим инструментом выбиваем внешние кольца конических подшипников из картера.

Разборка редуктора и замена сателлитов

Сателлиты — это дополнительные шестерни, установленные в дифференциале редуктора. Их назначение — передавать крутящий момент на полуоси задних колёс. Как и любая другая деталь, сателлитные шестерни подвержены износу. После этого их придётся менять, поскольку ремонту эта деталь не подлежит. Для восстановления изношенных зубьев у автовладельца нет ни нужных навыков, ни нужного оборудования. Кроме того, любая шестерня в автомобиле подвергается специальной термической обработке — цементации, которая проводится в азотной атмосфере и упрочняет поверхность зубьев на определённую глубину, насыщая эту поверхность углеродом. Ничего подобного обычный автолюбитель у себя в гараже сделать не сможет. Поэтому выход только один: приобрести ремкомплект для редуктора заднего моста. Стоит он около 1500 рублей. Вот что в него входит:

• пара шестерён для полуосей;
• пара сателлитов для дифференциала;
• сателлитная ось;
• опорная шайба.

Помимо ремкомплекта для редукторов, потребуется ещё набор обычных рожковых ключей, отвёртка и молоток.

Последовательность операций

Для разборки редуктора лучше всего воспользоваться обычными слесарными тисками. Тогда работа пойдёт гораздо быстрее.

1. Снятый с машины редуктора зажимается в тисках в вертикальном положении.
2. С него откручивается пара регулировочных стопорных болтов, под которыми расположены стопорные пластины.

Итак, обычному автовладельцу вполне по силам снять редуктор с заднего моста «семёрки», разобрать его и заменить в нём изношенные части. Ничего сложного в этом нет. Определённые трудности могут возникнуть лишь на этапе регулировки нового редуктора. Но и с ними вполне можно справиться, внимательно прочитав вышеизложенные рекомендации.

Источник
