Редукторный стартер

Это устройство автозапуска ДВС автомобиля со встроенным редуктором. Любой редуктор служит для изменения частоты вращения и для облегчения работы ведущего вала. В случае с таким стартером, то редуктор намного облегчает вращение вала стартера. Поэтому составные детали и сами габаритные размеры намного меньше, чем у стартера без редуктора.

Редуктор установлен между якорем и бендиксом. Якорь вращает механизмы редуктора, а они вращают бендикс, который вступает в зацепление с маховиком коленвала ДВС и передает ему вращательное движение.

Какой стартер выбрать — редукторный или классический

Оценивать эффективность любого технического решения нужно с учётом условий, в которых оно будет использоваться. Чтобы разобраться в достоинствах и недостатках разных пусковых устройств, рассмотрим их работу и назначение подробнее.

Принцип работы классического стартера

Классический стартер был разработан более века назад как удобная и безопасная альтернатива пусковой рукояти. Его устройство совершенствовалось, но принцип остался прежним:

1. При повороте ключа в замке зажигания срабатывает реле включения.
2. Ток поступает на тяговое реле (соленоид).
3. Шестерня стартера входит в зацепление с шестернёй маховика.
4. Усилие передаётся напрямую на маховик, и двигатель запускается. Обратно же крутящий момент не передаётся, благодаря так называемой обгонной муфте (бендиксу).

Обычный и редукторный стартеры
Это исключительно простая и надёжная конструкция обеспечивала запуск всех советских автомобилей. Однако в мороз она часто подводила. Именно поэтому автомобили ВАЗ комплектовались пусковой рукоятью вплоть до конца 1980-х годов. Завести автомобиль с её помощью было почти невозможно, зато удавалось провернуть двигатель несколько раз, чтобы облегчить запуск при загустевшем масле.

Описание редукторного стартера

Редуктор – это устройство, изменяющее крутящий момент. Это то, чем отличается редукторный стартер от обычного (классического). Изменение крутящего момента позволило заметно повысить эффективность стартера. В частности, редукторные модели обеспечивают надёжный запуск в мороз (так как передают на двигатель достаточное усилие, чтобы провернуть загустевшее масло). Кроме того, это обеспечило устройству компактные размеры, что позволяет сразу отличить редукторное пусковое устройство от обычного на фото или в магазине.

Однако, усложнение конструкции неизбежно повлекло за собой снижение надёжности. Слабое место редукторных моделей – обгонная муфта, шестерня которой быстро изнашивается, из-за чего устройство перестаёт работать.

Принцип работы стартера

ЗАПУСК ваз 2107 в -30 с редукторным стартером.

Как проверить стартер самому. С помощью аккума и двух проводов)

Устройство редукторного стартера

Основные детали механизма такие же, как в обычном автомобильном стартере, только присутствует еще редуктор.

Конструкция стартера состоит из:

• якорь;
• бендикс;
• маска;
• втягивающее реле;
• редуктор;
• статор;
• втулка;
• вилка.

Хоть основные детали такие же, но расположены они по другому. Бендикс в редукторном стартере сидит на своем валу. Такая конструкция и наличие редуктора облегчает запуск при низком заряде автомобильного аккумулятора.

КПД редукторного стартера в 1,5 раза больше КПД без редукторного стартера.

Принцип работы редукторного стартера:

1. Ток подается реле.
2. Якорь втягивается.
3. Выбрасывается бендикс.
4. Замыкаются пятачковые контакты и напряжение на них подается напрямую.
5. Якорь вращается и передает силу вращения шестеренкам редуктора, который вращает бендикс.
6. Бендикс напрямую зацеплен с маховиков двигателя авто и вращает его.
7. Происходит запуск двигателя.

Ремонт стартера ВАЗ 2110 редукторный

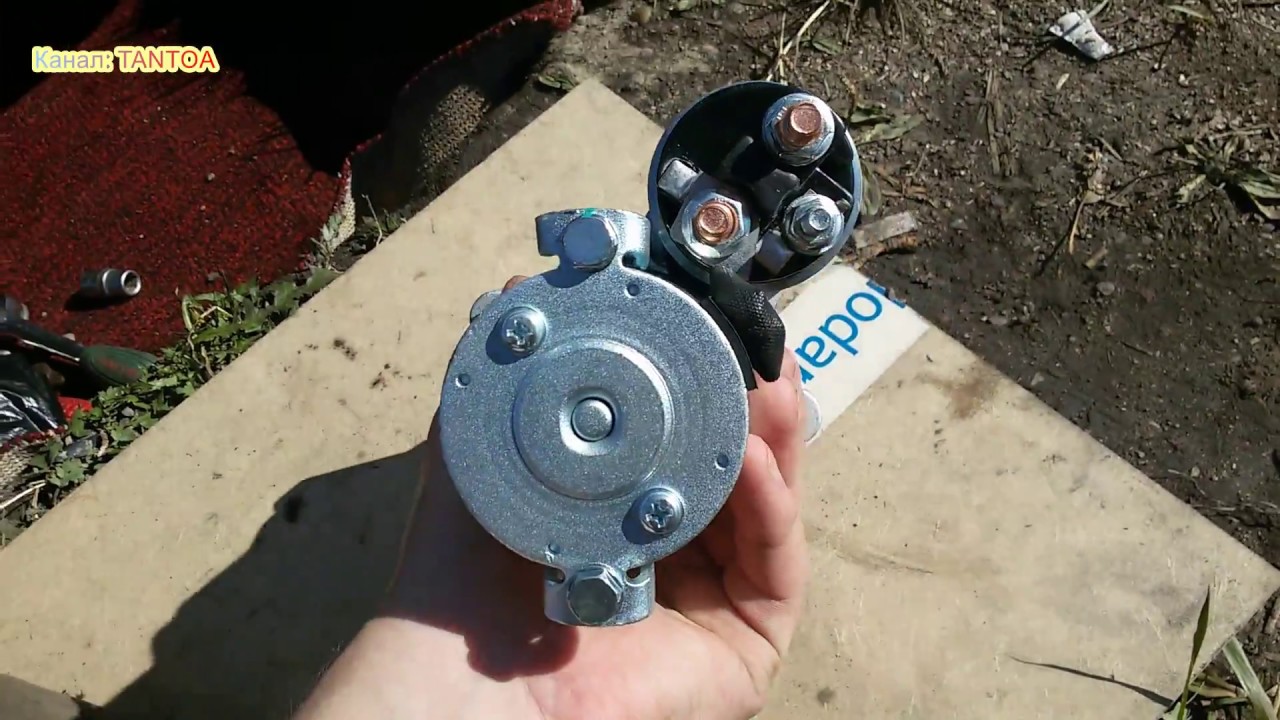

Сходства и различия редукторного стартера AMD и оригинала и какой стартер лучше?

Преимущества и недостатки конструкции

Редукторный стартер считается более совершенным и надежным вариантом устройства. Однако, если бы у механизма не было недостатков, использование такого типа стартера было бы распространено гораздо шире.

К важным преимуществам можно отнести:

• наиболее быстрый запуск двигателя даже при низких температурах;
• малая энергозатратность;
• компактные габариты и небольшой вес.

Наряду с плюсами, у редукторного стартера есть свои недостатки:

• сложность ремонта (часто механизм подлежит только замене);
• слабость конструкции (для снижения веса используются пластиковые детали, выдерживающие нагрузку лишь до определенных пределов).

Отличия от обычного стартера

Как уже было отмечено, основное отличие — это наличие редуктора и расположение бендикса.

Есть модернизированные редукторные стартеры. В них нет взаимодействующего участка со шлицами. Много деталей в новом модернизированном стартере с редуктором пластиковые. За счет этого и вес не большой, и цена ниже. Стартеры эти не ремонтнопригодны, то есть не ремонтируются. Для активации и работы редукторного стартера требуется намного меньше силы тока. Это выручает, когда в автомобиле АКБ разряжается быстро, например, при сильных морозах.

Распространенные неисправности

При неисправности стартера неизбежно возникнут проблемы с запуском двигателя. Если ДВС начинает свою работу с трудом, причин может быть несколько.

Если обнаружены проблемы с работой редуктора, стартер рекомендуется заменить на новый.

Без наличия опыта отремонтировать стартер с редуктором крайне сложно. Разобрав устройство, можно лишь проверить целостность его деталей. Устранение проблем с обмоткой лучше доверить автоэлектрику.

Стартер с редуктором рекомендуется выбирать автомобилистам, постоянно эксплуатирующим автомобиль в условиях холодного климата. Устройство обеспечит более устойчивый запуск двигателя, когда обычный стартер может оказаться бессилен. Редукторный механизм обладает увеличенным эксплуатационным ресурсом. Главный минус конструкции в том, что она практически не подлежит ремонту.

Источник

Плюсы и минусы

Как и любое другое устройство, стартер с редуктором имеет не только преимущества, но и недостатки.

Плюсы:

1. Большой срок службы.
2. Низкое потребление энергии.
3. Небольшие габариты и меньший вес.
4. Низкая цена.

Минусы:

1. Ремонт сложнее, в случае, если он возможен.
2. Слабость конструкции. У него есть определенный предел мощности, поэтому лучше не ставить редукторные стартера на грузовые автомобили.

Особенно эффектны такие стартера с редукторами в районах с холодным климатом.

Что такое стартер с редуктором

Редукторный стартер – один из распространенных видов устройства, обеспечивающего запуск двигателя в автомобиле. Редуктор способен изменять частоту вращения и крутящий момент вала стартера, улучшая его работу. В зависимости от заданных условий, редуктор может и повышать, и понижать величину крутящего момента. Быстрый и легкий запуск двигателя обеспечивается благодаря эффективному взаимодействию бендикса и якоря, между которыми и расположен редуктор.

Механизм стартера с редуктором обеспечивает более легкий запуск двигателя даже в условиях низких температур. Поэтому в регионах с холодным климатом рекомендуется устанавливать на автомобили именно этот тип устройства.

Ремонт редукторного стартера

Поломка редуктора по стоимости примерно будет равна новому редуктору. Другие детали стартера можно менять по единицам.

А на этом фото видно, как изнашиваются шестеренки редуктора, и сколько накапливается стружек и как закоксовывается смазка со временем.

Шестеренки редуктора.

Частые поломки стартера с редуктором:

• При повороте ключа замка зажигания стартер не срабатывает. Причиной не реагирования самого стартера в пятачковых контактах втягивающего реле. Также, часто бывает, что клеммы аккумулятора ослабли и срабатывают через раз.
• Иногда бывают проблемы с запуском ДВС при исправно стартере. В этом случае стартер работает, но, возможно поломка в бендиксе или редукторе.
• Иногда бывают проблемы с запуском двигателя авто при исправно работающем втягивающем реле. Причина скорее всего в обмотке стартера и якоря.

Если нет опыта хотя бы наблюдения за ремонтом стартером, можно только разобрать и проверить детали на целостность. Обмотку пусть проверяет автоэлектрик.

Технические особенности

Какой стартер лучше редукторный или обычный, чтобы ответить на этот вопрос, необходимо более внимательно рассмотреть оба типа приспособлений для запуска двигателя.

В обычном стартере усилие от якоря на маховик передается напрямую. При этом срабатывает тяговое реле, которое продвигает вперед обгонную муфту (бендикс), что позволяет ему войти в зацепление с зубьями маховика. Конструкция такого типа позволяет заводить двигатель без особых проблем. В свое время такой вид стартеров казался передовым, особенно по сравнению с кривым.

Редукторный стартер имеет схожее строение с простым вариантом. Но, у него есть ряд различий. Основное отличие в передаче усилия. Для этого используется редуктор, что позволило снизить мощность электродвигателя. Также важной особенностью подобного типа стартеров является наличие постоянных магнитов в обмотке, это позволило сделать электродвигатель более надежным.

Видео

Как заменить редукторный стартер своими руками.

Как заводится автомобиль в -30 градусов редукторным стартером.

Советы: какой редукторный стартер лучше выбрать для машины ОКА, ОКА 2.

Как проверить работоспособность стартера при помощи АКБ.

В этом видео процесс ремонта стартера.

Для желающих повозиться, есть возможность усовершенствовать редукторный стартер.

Редукторный стартер на постоянных магнитах. Разбираем и доводим до ума.

0

Автор публикации

не в сети 1 месяц

Редукторный стартер с внутренним зацеплением (планетарный).

Планетарный редуктор состоит из коронной шестерни, солнечной шестерни и трёх сателлитных шестерён. Коронная шестерня представляет из себя окружность имеющую зубья по внутренней части. Наружная её часть соединяется с корпусом через резиновые прокладки обеспечивающие амортизацию. Солнечная шестерня соединена с валом якоря электродвигателя и располагается внутри коренной шестерни и соединена с ней через сателлитные шестерни. Сателлитные шестерни одеты на штифты водила, на вале с валом бендикса. При вращении якоря крутящий момент передаётся через сателлиты на коронную шестерню, но так как она жёстко соединена с корпусом, то сателлиты вращаются вокруг солнечной шестерни и вращают водило с бендиксом. Скорость вращения бендикса зависит от передаточного числа солнечной и коренной шестерён.

Электродвигатель редукторного стартера устроен так же как у простого, но имеет конструктивные особенности. Он является более оборотистым и менее материалоёмким. Единственное отличие в вале якоря,который не имеет часть с шлицами по которой перемещается бендикс.Отличием редукторного стартера от простого в передаче крутящего момента от вала якоря к венцу маховика.

Замена

Многие автомобилисты интересуются, можно ли установить вместо обычного стартера редукторный. Это вполне возможно. Практически все производители поставляют на рынок не только обычные стартера, но и редукторные. Для замены вам не придется изменять конструкцию своего автомобиля. Достаточно просто снять старый стартер и поставить новый. Редукторные стартера обладают особыми креплениями для проводов. Они исключают риск замыкания.

. Современное автомобилестроение не стоит на месте. Все компоненты конструкции постоянно совершенствуются. Поэтому, часто возникают вопросы, какой стартер лучше редукторный или обычный? В данном случае можно ответить, что лучше редукторный стартер. Он более современен. Обладает меньшим энергопотреблением. Срок его службы значительно выше. Если вам вскоре предстоит поменять стартер, то лучше отдать предпочтение более эффективному редукторному варианту.

Стартер — это двигатель постоянного тока, который запускает движок машины. Неважно, будь-то легковой автомобиль, тягач, комбайн или трактор. Состоит он из нескольких деталей: реле, приводная шестерня с «бендиксом» и электродвигатель, который всё это приводит в действие.
