Данная статья с видеоинструкцией повествует о том, как заменить помпу на автомашине ВАЗ-2115 собственными руками.

Водяная помпа – механизм для обеспечения циркуляции жидкости в системе охлаждения автомобиля. Выход из работы помпы (насоса) может привести к изменению температурного режима внутри мотора и привести к более серьезным поломкам. Во избежание этого рекомендуется проводить регулярную профилактическую проверку и визуальный осмотр двигателя в целях выявления неисправностей и своевременной замены помпы.

Конструкция водяной помпы

Устройство водяного насоса в легковых автомобилях, по своей сути, одинаково, в особенности это относится к российским моделям машин. Так что искать местонахождение помпы нет никакой необходимости, зная о том, что она работает от ремня ГРМ и расположена рядом с радиатором.

Технически помпа выглядит таким образом: в крышке закрепляется вал c надетой на него крыльчаткой, вращение которой и приводит к перемещению (циркуляции) жидкости в охлаждающей системе двигателя. С противоположной стороны вала находится приводной шкив. Посредством ременной передачи газораспределительного механизма (ГРМ) и приводного колеса (шкива) на вал подается энергия от вращения двигателя. В свою очередь, вал приводит в действие крыльчатку.

В пространстве между крыльчаткой и корпусом вмонтирован уплотнитель (сальник), повреждение которого приводит к возникающим с водяной помпой проблемам. Просачивание через некачественный (поврежденный) сальник жидкостей (тосол, антифриз) к подшипникам вызывает вымывание смазки, в результате чего происходит более быстрый износ, ведущий к заклиниванию насоса, а в дальнейшем – к разрыву ремня ГМР и сгибанию клапанов.

Как следствие, вся конструкция охлаждения двигателя перестает функционировать, перенагревается и выходит из строя. Это влечет за собой существенные финансовые затраты и трудоемкие дорогостоящие работы, нежели обычная замена водяной помпы.

Инструменты для замены помпы на ВАЗ:

• автомобильные ключи на 10, 17 и 19;
• головка номер 10;
• плоская отвертка.

замена помпы на ВАЗ 2114 mxf

Как определить что помпа неисправна?

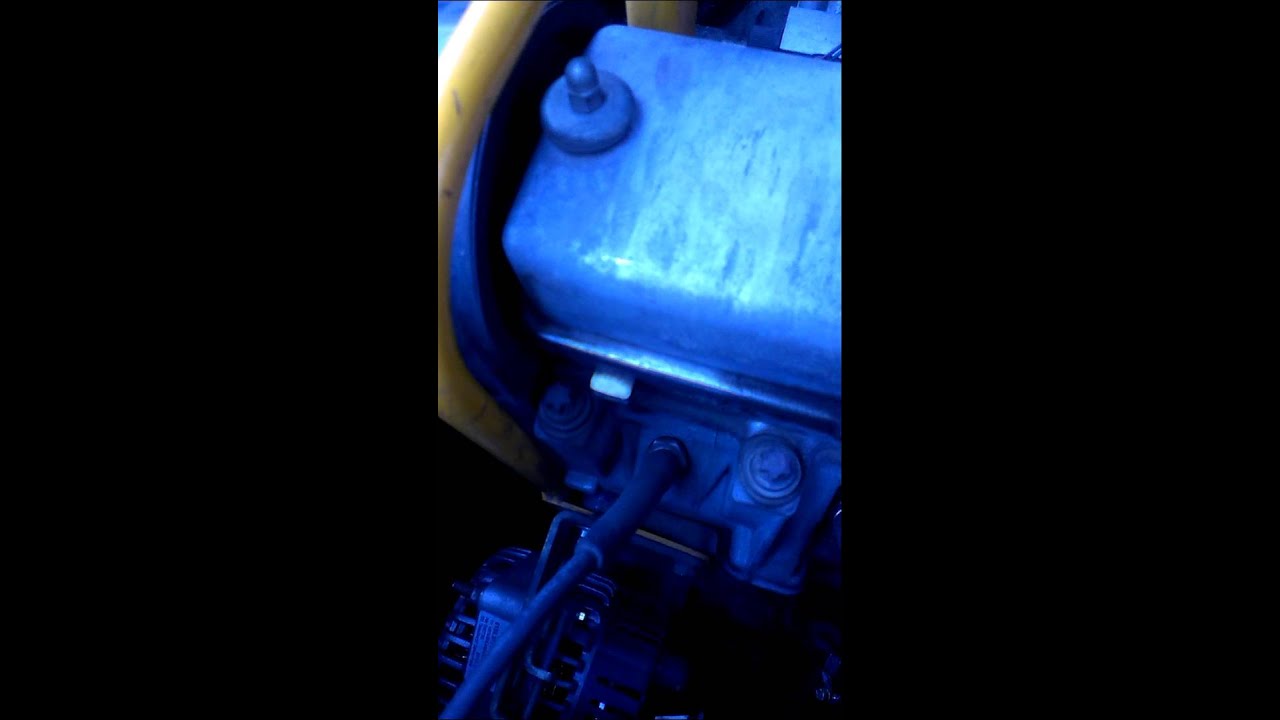

Звук неисправного подшипника помпы Ваз 2114

Как выявить неисправность помпы?

Есть несколько основных симптомов неисправности:

1. Самое распространенное — это повреждение прокладки и попадание охлаждающей жидкости к подшипнику помпы. Охлаждающая жидкость очень быстро вымывает смазку из подшипника и помпа заклинивает. Чтобы этого избежать, нужно при случае поглядывать на уплотнитель и при необходимости заменить. Чем больше пробег на помпе, тем чаще нужно это делать. Ресурс помпы на ВАЗ 2107 в среднем 80-100 тыс. км пробега.
2. Утечка охлаждающей жидкости через сальник. Определить это можно посмотрев на фланец помпы (в то место где сальник), должно быть все сухо.
3. Посторонний шум при работе помпы. Обычно появление шума при работе помпы свидетельствует об изношенном подшипнике или неисправности крыльчатки.
4. Повышенная вибрация помпы при работе. Вибрация указывает на то, что нужно проверить корпус насоса в районе подшипника на трещины. Также нужно посмотреть правильно ли установлен ремень генератора, шкив помпы и вентилятор.
5. Грязная система охлаждения. Если давно не меняли жидкость и она коричневая, то высока вероятность поломки помпы.

Подробная инструкция по замене насоса на ВАЗ-2115

Замена водяной помпы достаточно несложная операция, при должном соблюдении инструкции и заранее приготовленном инструменте.

1. Автомобиль загоняется на смотровую яму. Перед началом ремонта двигателю дается один-два часа на остывание. Снимается защита с картера, при помощи ключей на 17-19 удаляется защитный кожух.
2. Поднимается капот.
3. Через открытый клапан, находящийся с левой стороны радиатора, сливается охлаждающая жидкость (тосол, антифриз).
4. Отворачиваем болт на блоке цилиндров. Через образовавшееся отверстие спускаем охлаждающую жидкость уже из двигателя. Выйдет несколько проще, если ослабить хомут на патрубке радиатора и слить все в таз, а далее долить новый, тем самым полностью заменив жидкость.
5. Ключом на 10 откручиваем три болта, которые крепят наружный кожух ремня газораспределительного механизма (ГРМ). Ключом на 17 срываем болт зубчатого шкива (здесь главное не утерять шпонку, заранее выставив метки).
6. Этим же ключом (17) откручиваем гайку ролика натяжителя ремня.
7. Снимаем натяжитель ремня.
8. Смещаем ремень сверху стоящего зубчатого шкива и помпы, сдвигая его по направлению к радиатору.
9. Болт, удерживающий зубчатый шкив, выкручиваем и вынимаем (опять уделяя внимание сохранности шпонки, ее лучше снять и отложить в сторону). Небольшой трещоткой и головкой на 10 откручиваем необходимое количество болтов и гайку, удерживающих задний кожух ремня.
10. Снимаем защиту.
11. Плоской отверткой аккуратно приподнимаем насос и достаем его.
12. В блоке цилиндров удаляем возможные остатки старого сальника.
13. Зачищаем будущее место установки новой водяной помпы. Очень важно тщательно очистить место в блоке цилиндров, потому как если этим пренебречь, насос по окончании работ будет установлен неровно (криво), что в дальнейшем приведет к новым протечкам. То есть весь труд пойдет насмарку.
14. Специальным автомобильным герметиком смазываем новый уплотнитель с обеих сторон и возвращаем на посадочное место насоса.
15. Устанавливаем новую помпу на место таким образом, чтобы маркировочная надпись, выполненная на ней, находилась сверху.
16. Монтируем детали, полученные при разборке в обратной последовательности.

Диагностика неисправностей

Поскольку водяной насос на ВАЗ 2114/15 полностью закрыт пластиковым кожухом газораспределительного механизма, визуально определить неисправности невозможно. Основные признаки неполадок в работе водяного насоса следующие.

1. Во время работы двигателя со стороны ГРМ доносятся посторонние звуки (гул или скрежет), которые может издавать неисправный подшипник помпы. Однако аналогичный гул может появиться и в случае перетяжки ремня ГРМ после замены, а также при сильном износе натяжного ролика.
2. На кожухе ГРМ, под машиной после стоянки или на днище кузова обнаружились следы антифриза.
3. Резкое повышение температуры двигателя во время движения является следствием потери большей части охлаждающей жидкости. Это может произойти из-за пробоя радиатора или окончательного выхода помпы из строя.

В результате заклинивания подшипника шестёренка и вал насоса перекашивается, что может вызвать разрыв ремня ГРМ

Если сальник водяного насоса пропускает антифриз, его следы видны на блоке цилиндров

Для более точной постановки диагноза следует выполнить следующее.

Ключом на 10 открутите три болта крепления и снимите защитный пластиковый кожух.

Откручиваются три болта крепления, и снимается защитный кожух

Почти всегда диагностика водяного насоса производится при замене ремня ГРМ. Согласно технической документации на автомобили ВАЗ 2114/15 на двигателях 8V ремень должен меняться каждые 60 тыс. км пробега, на двигателях 16V — каждые 45 тыс. км.

Результаты проведенных работ

После завершения работы и положенного для застывания герметика времени заводим автомобиль (ВАЗ-2115) и проводим пробную поездку на небольшое расстояние желательно по неровному участку дороги. Если в салоне автомобиля не чувствуется запах антифриза, а из двигателя не доносится посторонних шумов и стука, то работы по замене насоса системы охлаждения произведены качественно.

Тем самым вы приобрели опыт по замене водяной помпы собственного авто 2115 и сэкономили порядка одной тысячи рублей, которые бы потребовались при замене на СТО.

Замена ремня грм ,роликов и помпы на ваз 2108-2115(8 клапанов)

Замена помпы (водяного насоса) на ВАЗ 2115

ВАЗ 2114 и ВАЗ 2115 считаются своего рода «звёздами» АВТОВАЗа начала 2000 годов. Эти модели действительно отличаются неприхотливостью и долговечностью. Каждый владелец, который внимательно следит за своим четырёхколёсным другом, понимает, как важно обеспечивать своевременный уход механизмам. Для поддержания работы двигателя в штатном режиме достаточно вовремя менять масло и следить за системой охлаждения. Однако если замена масла обычно не представляет трудностей для водителей, то работа с системой охлаждения и, в частности, с помпой может вызвать некоторые затруднения.

К чему приводит неисправность помпы

Автолюбители должны следить за тем, чтобы все детали их автомобиля исправно функционировали. Если что-то работает с перебоями, на это нужно обратить внимание и попытаться устранить неполадку. В случае если вы не доверяете своим силам, то обратитесь в автосервис, где мастера быстро все починят либо заменят. Запускать неполадки не стоит, поскольку это может сказаться на общей работе автомобиля. Например, из-за поломки помпы нередко нарушается циркуляция охлаждающей жидкости, а это ведет к перегреву двигателя машины. Дабы это не произошло, нужно вовремя починить устройство. Для этого необходимо:

1. Завести и прогреть машину, а после зажать верхний шланг радиатора. В случае если наблюдается циркуляция жидкости, это означает, что все хорошо.
2. Далее необходимо снять крышку ремня ГРМ и проверить, нет ли черных пятен на сальнике. Если их нет, значит, деталь исправна, следовательно, заменять ее не нужно.

Узнать то, что насос неисправен можно по неприятному свистящему звуку. В такой ситуации необходимо проверить помпу и при надобности заменить. Процедура замены является достаточно сложной, но те, кто разбирается в машине, вполне могут ее выполнить. Главное – следовать инструкции и соблюдать последовательность:

для начала нужно загнать авто на яму и снять защиту картера. Двигатель при этом должен быть остывшим, дабы не обжечься об него;

после этого необходимо поднять крышку капота и отвернуть вентиль с радиатора;

открутить болт на блоке цилиндров и слить жидкость;

открутить болт, который держит кожух ремня ГРМ;

снять болт зубчатого шкива;

открутить гайку натяжителя ремня;

снять ремень со шкива и помпы, а затем отодвинуть его к радиатору;

снять защиту;

плоской отверткой поддеть край насоса;

удалить остатки прокладки в блоке насоса;

поставить новую помпу;

собрать все в обратной последовательности.

Как мы видим, процедура не из легких. Данные рекомендации пригодятся тем, кто имеет опыта выполнения подобных задач. Но лучше, конечно, обратиться в сервис, где гарантированно правильно заменят помпу. Если же допустить ошибку при замене, могут начаться серьезные проблемы с системой охлаждения, которые порой не сразу замечаются, что еще больше усугубляет ситуацию. Не стоит рисковать своим транспортным средством, лучше заплатить мастерам и продолжать эксплуатировать своего железного коня, забыв о поломках и неисправностях. Сегодня помпы стоят от 500 до 1 000 рублей. Желательно приобретать более дорогие варианты, так как они имеют высокие технические характеристики.

Затягивать с этим не стоит, так как жидкость из помпы может перекрыть подшипник, что приведет к обрыву газораспределительного ремня, а тот начнет гнуть клапан. В результате всего этого придется заменять несколько деталей автомобиля, что будет стоить очень дорого. Своевременный ремонт или замена помпы позволят сохранить бюджет и не допустить других поломок.

Обзор водяных насосов ВАЗ ТЗА ч.1 помпы

ВАЗ 2114 и ВАЗ 2115 считаются своего рода «звёздами» АВТОВАЗа начала 2000 годов. Эти модели действительно отличаются неприхотливостью и долговечностью. Каждый владелец, который внимательно следит за своим четырёхколёсным другом, понимает, как важно обеспечивать своевременный уход механизмам. Для поддержания работы двигателя в штатном режиме достаточно вовремя менять масло и следить за системой охлаждения. Однако если замена масла обычно не представляет трудностей для водителей, то работа с системой охлаждения и, в частности, с помпой может вызвать некоторые затруднения.

Для чего нужна помпа в автомобиле

Говоря о работе двигателя, нельзя не оценить и функционал системы охлаждения. Ведь именно благодаря её качественной работе становится возможным эксплуатация мотора при любой погоде и в любом режиме.

Двигатель — это очень сложный узел любого автомобиля. Постоянное трение поршней приводит к тому, что части мотора быстро нагреваются, это может привести к их «заклиниванию». Исключить перегрев двигателя можно только одним способом — постоянным поддерживанием штатной температуры. Именно для этого в устройстве машины и создана система охлаждения.

В расширительный бачок заливается охлаждающая жидкость (на автомобилях ВАЗ 2114, ВАЗ 2115 с одним и тем же успехом может использоваться как тосол, так и антифриз). Из бака жидкость по трубкам поступает в водяной насос (его второе название — помпа), а оттуда уже в радиатор и к блоку цилиндров. Именно циркуляция жидкостей обеспечивает качественное и своевременное охлаждение мотора.

Стандартное изделие в металлическом корпусе оснащено крыльчаткой для создания давления тосола в системе

Водяной насос приводится в движение после запуска силового агрегата. На ВАЗ 2114, 2115 он находится в системе ГРМ, то есть крыльчатка насоса запускается ремнём ГРМ. Крыльчатка вращает лопастями, благодаря чему тосол начинает циркулировать по всей системе. Если бы помпы не было, то смысла во всей охлаждающей системе не наблюдалось.

Помпа служит одной-единственной цели — создавать необходимое давление в системе для бесперебойной циркуляции тосола.

Для чего нужна помпа

С помощью жидкостного насоса обеспечивается принудительная циркуляция антифриза по контурам системы остывания. С помощью этого обычного механизма намного лучше охлаждаются элементы поршневой группы, ГБЦ. Ресурс жидкостного насоса на автомобиле ВАЗ-2115 может быть фактически хоть каким, зависит он от многих причин. Наибольший срок службы может составить чуток более 100 000 км.

Помпа состоит из легкого дюралевого корпуса и фланца. Во внутренней части находится подшипник, который смонтирован на валу. Для предотвращения вытекания антифриза установлен в корпусе сальник. На внутренней части вала находится крыльчатка, с ее помощью антифриз перекачивается по охлаждающей системе. С наружной стороны размещается шестерня привода жидкостного насоса.

Замена помпы на ВАЗ 2114 (8 клапанов)

Замена водяного насоса — эта та редкая процедура, которая рано или поздно будет нужна любому автомобилю. Помпа по своему устройству — максимально простой прибор, поэтому и ломается нечасто. Однако со временем или из-за агрессивной манеры езды может выйти из строя любой агрегат.

Как проверить помпу

На ВАЗ 2114,2115 очень легко выявить неисправность водяного насоса. Не нужно обладать какими-то специальными знаниями, так как существует всего три признака, на которые нужно обратить внимание.

Перегрев двигателя

Если даже в зимнее время года при езде на небольшие расстояния вентилятор не справляется с охлаждением, то этот признак может свидетельствовать о том, что с помпой не всё в порядке.

Если стрелка прибора на температуре мотора постоянно находится выше рабочей отметки в 90 градусов, то самое время провести проверочные работы:

1. Завести мотор, прогреть его до рабочей температуры.
2. Включить печку.
3. Если сразу из печки начинает поступать холодный воздух, то циркуляция в системе охлаждения не работает нормально.
4. Необходимо заменить помпу, так как неисправность связана с повреждениями крыльчатки.

Появление испарений и жара из-под капота — явный признак сильного перегрева двигателя

Ремень ГРМ изнашивается неравномерно

При осмотре гидрораспределительного механизма ВАЗ 2114, ВАЗ 2115 можно заметить неравномерный износ ремня. Действительно, в силу того, что помпа напрямую направляется ремнём ГРМ, он изнашивается неравномерно (например, только с одной стороны) — этот признак также свидетельствует о поломках водяного насоса.

Потребуется снять ремень, чтобы убедиться в реальности своих догадок. Из-за износа подшипников помпы он может разбалтываться, в связи с чем быстро порвётся. Тогда как сама помпа может ещё выполнять свою функцию в штатном режиме какое-то время.

В идеале ремень ГРМ должен равномерно изнашиваться с двух сторон

Течь помпы

Если водяной насос стоит на автомобиле очень долго, то рано или поздно сальник настолько сильно износится, что начнёт протекать. Течь тосола в ГРМ под помпой — это один из признаков неисправности помпы. При выделении нескольких капель в сутки ситуацию нельзя считать критичной: насос в целом справляется со своей работой, обеспечивая качественное охлаждение мотора. Однако если из-под помпы вытекает большое количество тосола, нужно менять насос в срочном порядке.

Обильная течь говорит о потере герметизации помпы и о её выходе из строя

В некоторых случаях протечки могут наблюдаться как из-за износа сальника, так и из-за неправильной установки прокладки во время замены помпы.

Неисправности помпы ВАЗ

Как и любой другой механизм автомобиля ВАЗ 2114, помпа имеет свойство ломаться. Определить ее поломку, можно по ряду характерных признаков. Первый из которых – утечка охлаждающей жидкости из системы. Это случается тогда, когда изнашивается сальник. Он начинает пропускать жидкость, и постепенно разрушается. Конечно, не только сальник может быть причиной утечки охлаждающей жидкости, а и радиатор, или патрубки. Но, чтоб определить, что течет именно помпа, достаточно осмотреть ее визуально.

Второй симптом неисправности насоса ВАЗ 2114 – антифриз или тосол, плохо циркулирует, и двигатель перегревается. Причина данной поломки, может крыться в крыльчатке. Если она изношена, или повреждена, то циркуляция жидкости, значительно ухудшается, и как следствие, двигатель не успевает остужаться. Для того, чтоб проверить данную деталь, необходимо снимать помпу с двигателя, и проводить ее осмотр с внутренней стороны. В основном, если сломана крыльчатка, то это будет визуально заметно.

Последний симптом поломки помпы, в автомобиле ВАЗ 2114 – сильный вой в районе насоса, который слышен во время работы двигателя, и усиливается при больших оборотах коленчатого вала. Это свидетельствует о том, что подшипники на валу износились, и требуют срочной замены. Это часто случается в паре с сломанным сальником, так как именно он, зачастую, и стает причиной быстрого износа подшипников.

Готовим инструменты

Независимо от того, какая именно проблема возникла на вашем автомобиле, единственным решением для её устранения можно считать замену помпы. Эту работу на ВАЗ 2114, ВАЗ 2115 можно выполнить и самостоятельно, так как удобная конструкция машины вполне позволяет провести все этапы работ без специальных навыков и умений.

Для начала нужно будет подготовить нехитрый инструмент:

• гаечные ключи на 10, 17 и 19;
• торцовая головка на 10;
• плоская отвёртка с тонким лезвием.

Без этого трубчатого торцевого ключа невозможно будет открутить труднодоступные болты на креплении помпы

Как поменять помпу

Порядок работ на ВАЗ 2114, 2115 с 8-клапанным двигателем определяется следующим образом:

1. Снять защитный кожух с ГРМ.
2. Слегка ослабить ролик — натяжитель.
3. Чуть-чуть уменьшить степень натяжения ремня генератора, после чего снять ремень генератора и ремень ГРМ.
4. От помпы отключить все шланги (возможно вытекание тосола, поэтому рекомендуется заранее подставить под помпу ёмкость или проложить место ветошью).
5. Слить из системы тосол (достаточно отвернуть пробку из радиатора, чтобы жидкость вытекла за 10 минут).
6. Отсоединить защитную крышку насоса и вытащить помпу.
7. После демонтажа обязательно нужно очистить поверхности фланца от потёков и грязи, а также удалить остатки старой резиновой прокладки.
8. Далее потребуется выполнить все работы по установке новой помпы в обратном порядке.

Необходимо менять резиновую прокладку даже в том случае, если на ней нет следов износа или повреждений. Для надёжности герметизации рекомендуется промазывать термостойким герметиком как место посадки помпы, так и её стык с блоком цилиндров.

Рекомендуется убедиться, что новая и старая помпы полностью идентичны

Замена помпы

Установка новой помпы на ВАЗ 2113, 2114, 2115 не отличается излишней сложностью и без проблем выполняется даже при отсутствии практических навыков – достаточно придерживаться следующей инструкции:

1. Для начала загоняем транспортное средство на смотровую яму или приподнимаем передок с помощью домкрата.
2. Далее демонтируем защиту картера-коробки на днище авто и открываем авто.
3. Затем откручиваем вентиль с радиатора, сливаем в подготовленную тару охлаждаемую жидкость.
4. Теперь находим винт на блоке цилиндров двигателя, откручиваем и также сливаем всю жидкость с мотора.

Далее откручиваем кожух ремня, отвинчиваем болт зубчатого шкива, предварительно отметив стоковое положение метками на корпусе.

• Откручиваем гайку натяжителя ремня и демонтируем саму деталь.
• Затем снимаем ремень, откидываем его в сторону, после чего демонтируем заднюю часть кожуха ГРМ и извлекаем защиту.
• Теперь наконечником шлицевой отвертки поддеваем помпу и аккуратно извлекаем деталь наружу, после чего извлекаем из блока цилиндров частички абразива или прокладок.
• Очищаем все пазы и смазываем места креплений герметиком, после чего устанавливаем новые прокладки и монтируем новые насос.
• В завершение процедуры собираем весь механизм в обратном порядке, заливаем новый тосол и проверяем работоспособность агрегата на холостом ходу.

Проверка исправного функционирования устройства производится в движении на малой скорости по неровной дороге – если в салоне отсутствует запах охлаждаемой жидкости. А под капотом не издаются посторонние звуки, то работа выполнена качественно. Весь фронт работ по замене помпы, независимо от архитектуры двигателя займет не более 1 часа и не потребует сторонней помощи. Также смотрите подробное видео замены помпы на автомобилях ВАЗ 2113, 2114 и 2115 с 8 клапанными ДВС:

Как поменять патрубки на помпе

Замена патрубка на водяном насосе целесообразна в тех случаях, когда шланг вздулся или имеет мелкие трещинки, через которые проступает тосол. Существенный недостаток смены патрубков заключается в том, что они расположены ниже помпы — то есть придётся домкратить кузов и подлезать снизу.

Старые патрубки снимаются после того, как были слит антифриз и демонтирована сама помпа. Важно очистить место посадки от пыли, грязи и потёков охлаждающей жидкости. После подсоединить к новой помпе новые патрубки, установив на стыке новую прокладку. Рекомендуется пользоваться термостойким герметиком для надёжности соединений.

Перед установкой новых патрубков необходимо слить тосол из системы охлаждения

Как поставить дополнительную помпу на ВАЗ 2114, 2115

Опытные владельцы ВАЗ знают, что «четырнадцатая» и «пятнадцатая» идеально подходят для проведения самых разных экспериментов по установке того или иного оборудования. Например, если штатного обогрева на ВАЗ 2114 через печку владельцу недостаточно, то можно установить вторую (дополнительную помпу). Суть этой процедуры заключается в том, что помпа будет качать тосол по малому кругу, обеспечивая, таким образом, более качественное охлаждение мотора и поддерживая температуру в салоне зимой.

Второй водяной насос заставляет систему охлаждения работать с максимальной продуктивностью

Установка дополнительной помпы занимает максимум 10 минут времени, однако процедура несколько увеличится по срокам из-за того, чтобы придётся сливать тосол из системы.

Заранее нужно будет приобрести следующие запчасти:

• водяной насос (для моделей 2114 и 2115 идеальным решением считается помпа производства Bosch 0 392 020 034);
• элементы электрооборудования;
• несколько шлангов разной длины (в зависимости от диаметра малого круга) с хомутами;
• крепёж для помпы.

Собираем конструкцию

В этом деле уже потребуется кое-какой опыт самостоятельного обслуживания ВАЗ.

Так, чтобы установить дополнительную помпу, необходимо:

1. Собрать сам этот узел из трёх частей — помпы и двух патрубков (самый короткий шланг работает на отвод, более длинный — на всос тосола).
2. Далее слить охлаждающую жидкость из системы.
3. Возле днища машины нащупать два шланга, идущих от печки, снять тот, который работает на отвод.
4. Вместо него подсоединить собранный узел.
5. После этого саму помпу прикрепить к картеру механической коробки переключения передач. Лучше использовать для этого кронштейны и винты.

Завершающий этап — это заливка нового тосола.

Для крепления насоса можно использовать крепёж любого вида, главное — обеспечить надёжность соединения

Видео: процедура замены водяного насоса своими руками

https://youtube.com/watch?v=D44ASGdY7Io

Необходимо менять резиновую прокладку даже в том случае, если на ней нет следов износа или повреждений. Для надёжности герметизации рекомендуется промазывать термостойким герметиком как место посадки помпы, так и её стык с блоком цилиндров.

Рекомендуется убедиться, что новая и старая помпы полностью идентичны

Как поменять патрубки на помпе

Замена патрубка на водяном насосе целесообразна в тех случаях, когда шланг вздулся или имеет мелкие трещинки, через которые проступает тосол. Существенный недостаток смены патрубков заключается в том, что они расположены ниже помпы — то есть придётся домкратить кузов и подлезать снизу.

Старые патрубки снимаются после того, как были слит антифриз и демонтирована сама помпа. Важно очистить место посадки от пыли, грязи и потёков охлаждающей жидкости. После подсоединить к новой помпе новые патрубки, установив на стыке новую прокладку. Рекомендуется пользоваться термостойким герметиком для надёжности соединений.

Перед установкой новых патрубков необходимо слить тосол из системы охлаждения

Как поставить дополнительную помпу на ВАЗ 2114, 2115

Опытные владельцы ВАЗ знают, что «четырнадцатая» и «пятнадцатая» идеально подходят для проведения самых разных экспериментов по установке того или иного оборудования. Например, если штатного обогрева на ВАЗ 2114 через печку владельцу недостаточно, то можно установить вторую (дополнительную помпу). Суть этой процедуры заключается в том, что помпа будет качать тосол по малому кругу, обеспечивая, таким образом, более качественное охлаждение мотора и поддерживая температуру в салоне зимой.

Второй водяной насос заставляет систему охлаждения работать с максимальной продуктивностью

Установка дополнительной помпы занимает максимум 10 минут времени, однако процедура несколько увеличится по срокам из-за того, чтобы придётся сливать тосол из системы.

Заранее нужно будет приобрести следующие запчасти:

1. водяной насос (для моделей 2114 и 2115 идеальным решением считается помпа производства Bosch 0 392 020 034);
2. элементы электрооборудования;
3. несколько шлангов разной длины (в зависимости от диаметра малого круга) с хомутами;
4. крепёж для помпы.

Собираем конструкцию

В этом деле уже потребуется кое-какой опыт самостоятельного обслуживания ВАЗ. Так, чтобы установить дополнительную помпу, необходимо:

• Собрать сам этот узел из трёх частей — помпы и двух патрубков (самый короткий шланг работает на отвод, более длинный — на всос тосола).
• Далее слить охлаждающую жидкость из системы.
• Возле днища машины нащупать два шланга, идущих от печки, снять тот, который работает на отвод.
• Вместо него подсоединить собранный узел.
• После этого саму помпу прикрепить к картеру механической коробки переключения передач. Лучше использовать для этого кронштейны и винты.

Завершающий этап — это заливка нового тосола.

Для крепления насоса можно использовать крепёж любого вида, главное — обеспечить надёжность соединения

Замена помпы на ВАЗ 2114, ВАЗ 2115 (16 клапанов)

Процедура замены водяного насоса на моторах 8 и 16 клапанов будет несколько различаться. Дело в том, что на ВАЗ 2114 с 8 клапанами стоит только один шкив коленчатого вала, а на машинах с 16-клапанным мотором — два. То есть конструкции автомобилей с разными типами двигателей несколько отличаются друг от друга.

В связи с этим нужно быть предельно внимательным: помпы для ВАЗ с 8 или 16 клапанами нельзя считать взаимозаменяемыми. То есть, при покупке нового водяного насоса следует убедиться, что он подходит именно к вашему типу двигателя на ВАЗ.

Процедура замены водяного насоса

Для начала потребуется снять пластиковый кожух защиты ремня ГРМ, однако это не так просто, как на ВАЗе с 8 клапанами:

• Для того чтобы снять кожух потребуется снять шкивы с обоих коленвалов.
• И также нужно отсоединить два ролика ГРМ — опорный и натяжной.
• Снять помпу без демонтажа шкивов и роликов невозможно.
• Также потребуется снять правое переднее колесо. Рекомендуется использовать домкрат, чтобы поднять кузов на нужную высоту. Только так можно будет добраться до болтовых соединений, которыми кожух ГРМ крепится к мотору.
• Далее можно руководствоваться той схемой, которая приведена для 8-клапанных двигателей.

Работа по замене водяного насоса на ВАЗ 2114 и ВАЗ 2115 не представляет особых сложностей. Главное — тщательно подойти к выполнению каждого этапа процедуры и работать только исправными инструментами. Замена помпы своими руками — это та работа, которая не нуждается в спецподготовке.

Не нашли интересующую Вас информацию? на нашем форуме.

Замена помпы на ВАЗ 2114, ВАЗ 2115 (16 клапанов)

Процедура замены водяного насоса на моторах 8 и 16 клапанов будет несколько различаться. Дело в том, что на ВАЗ 2114 с 8 клапанами стоит только один шкив коленчатого вала, а на машинах с 16-клапанным мотором — два. То есть конструкции автомобилей с разными типами двигателей несколько отличаются друг от друга.

В связи с этим нужно быть предельно внимательным: помпы для ВАЗ с 8 или 16 клапанами нельзя считать взаимозаменяемыми. То есть, при покупке нового водяного насоса следует убедиться, что он подходит именно к вашему типу двигателя на ВАЗ.

Процедура замены водяного насоса

Для начала потребуется снять пластиковый кожух защиты ремня ГРМ, однако это не так просто, как на ВАЗе с 8 клапанами:

1. Для того чтобы снять кожух потребуется снять шкивы с обоих коленвалов.
2. И также нужно отсоединить два ролика ГРМ — опорный и натяжной.
3. Снять помпу без демонтажа шкивов и роликов невозможно.
4. Также потребуется снять правое переднее колесо. Рекомендуется использовать домкрат, чтобы поднять кузов на нужную высоту. Только так можно будет добраться до болтовых соединений, которыми кожух ГРМ крепится к мотору.

Далее можно руководствоваться той схемой, которая приведена для 8-клапанных двигателей.

Работа по замене водяного насоса на ВАЗ 2114 и ВАЗ 2115 не представляет особых сложностей. Главное — тщательно подойти к выполнению каждого этапа процедуры и работать только исправными инструментами. Замена помпы своими руками — это та работа, которая не нуждается в спецподготовке.

Особенности жидкостной помпы ВАЗ-2115

Устанавливается помпа на правой части мотора, со стороны ремня ГРМ. На автомобилях с 8- и 16-клапанными моторами конструкция схожа, но жидкостные насосы не взаимозаменяемы. Потому при покупке детали непременно убедитесь в том, что он подходит для вашего автомобиля.

READ Как Поменять Наружную Гранату На Ваз 2110

При неисправности сальников охлаждающая жидкость выходит наружу, загрязняет ремень газораспределительного механизма. Вследствие этого он начинает очень стремительно изнашиваться. В этом случае, если жидкостный насос выработал собственный ресурс и заклинил, безизбежно рвется ремень ГРМ. При всем этом поршни встречаются с клапанами, из-за чего эти механизмы разрушаются. Ремонт мотора в таковой ситуации просто неизбежен.

Благодаря интегрированию в ГРМ, уменьшились размеры мотора. На автомобилях ВАЗ-2101 и схожих помпа находится над генератором, приводится в движение ремнём его привода. Это наращивает размер силовой установки.

Для чего нужна помпа в автомобиле

Насос способствует движению жидкости (антифриз или тосол) в системе охлаждения. Внутри механизма имеется вал. Туда крепится крыльчатка, при вращении которой происходит циркуляция.

С противоположной стороны к валу закрепляют шкив. Система активизируется за счет вращения детали в газораспределительном механизме (ГРМ). Когда помпа приходит в негодность (чаще всего клинит), мотор автомобиля может перегреться. При некоторых поломках из устройства начинает вытекать антифриз.

В автомобилях чаще используется водяная помпа центробежного типа. Этот вариант отличается простотой конструкции и долговечностью.

Как определить износ помпы

Износ водяного насоса с легкостью заметят опытные автомобилисты. Новичкам сложно определить неисправную деталь. Признаки износа описаны ниже.

Перегрев двигателя

Когда на приборной панели температура двигателя выше 90 градусов — помпа неисправна, особенно если перегрев происходит зимой.

Такой симптом, сопровождающийся загоранием лампочки на приборной панели, сигнализирует о неисправности детали. Закипает антифриз и идет пар из радиатора. Автомобиль эксплуатировать нельзя.

Чтобы убедиться в источнике неисправности, необходимо:

1. Прогреть двигатель до 90 градусов.
2. Установить на панели управления печкой горячий воздух и включить.

При исправном насосе должно поступать тепло. Если идет холодный воздух при рабочей температуре мотора — это признак поломки крыльчатки. Требуется замена помпы.

Неравномерное изнашивание ремня ГРМ

Механизм запускается ремнем ГРМ. При неполадках неопреновое изделие может неравномерно изнашиваться. Удостовериться в этом можно, сняв ремень и осмотрев изделие. С одной стороны износ будет больше.

Связана проблема с исчерпанием ресурса подшипников помпы. Сама деталь может все еще работать исправно.

Неравномерный износ может быть связан с искривлением крепления. Проверить несоосность можно, приложив линейку или другой ровный предмет к ремню.

Подтекание

Наиболее распространенная проблема помпы, с которой сталкиваются владельцы ВАЗ 2114 — течь. Может происходить из-под сальника, крыльчатки или корпуса. Жидкость будет наблюдаться на корпусе устройства, креплениях или защите двигателя.

Если заметны капли, которые накапливаются долго — проблема не критичная, не обязательно устранять в срочном порядке. Если жидкости много, необходимо вмешательство.

Иногда антифриз подтекает после замены помпы. Значит, неправильно установлена прокладка.

Еще один показатель неисправности насоса — в салоне запах антифриза. Может сигнализировать и о других поломках.

Внимание! Перечисленные признаки сигнализируют не только о неисправности насоса, но и о нарушении системы охлаждения, которую рекомендуется проверить.

Водяная помпа — неремонтопригодная деталь в устройстве автомобиля. При поломке поможет только замена.

Необходимые инструменты для замены

Можно без помощи других поменять помпу на ВАЗ-2113 либо 2115.

• Гаечный ключ «10».
• Домкрат.
• Головка «10».
• Упоры колес.
• Пассатижи с заостренными губками.
• Гаечный ключ «17».
• Прямошлицевая отвертка (плоская).
• Гаечный ключ «19».

Перед подменой нужно приготовить емкость, куда будет соединяться жидкость. Рекомендуется запастись перчатками.

Перегрев двигателя

Когда на приборной панели температура мотора выше 90 градусов — помпа неисправна, в особенности если перегрев происходит зимой.

Таковой симптом, сопровождающийся загоранием лампочки на приборной панели, говорит о неисправности детали. Закипает антифриз и идет пар из радиатора. Автомобиль эксплуатировать нельзя.

Чтоб убедиться в источнике неисправности, нужно:

• Прогреть движок до 90 градусов.
• Установить на панели управления печкой жаркий воздух и включить.

При исправном насосе должно поступать тепло. Если идет прохладный воздух при рабочей температуре мотора — это признак поломки крыльчатки. Требуется подмена помпы.

Демонтаж

Перед началом работ нужно понять, где находится деталь. Водяной насос расположен в левой стороне подкапотного пространства, под шкивом распредвала, поэтому при заклинивании слетает ремень ГРМ.

Процесс снятия несложный, перед этим мотор должен остыть.

В ТС с двигателем 8 клапанов необходимы действия:

1. Отсоединить клемму с АКБ.

Отключение клеммы от аккумулятора

1. Убрать кожух ГРМ (держится на 3-х болтах).

Снятие кожуха ГРМ

1. Выставить метку на распредвале, чтобы совмещалась с риской на моторе. Нужно поднять автомобиль домкратом и медленно крутить правое переднее колесо, предварительно установив 4-ю передачу.
2. Отодвинуть ремень ГРМ. Изделие нужно ослабить, потребуется убрать натяжительный ролик.
3. Открутить крепежные болты модуля зажигания, не отсоединяя контакты. Это нужно, чтобы подобраться к пробке слива тосола или антифриза.
4. Приготовить емкость, куда будет поступать жидкость, и шланг.
5. Открутить пробку ключом на «13». Подставить шланг, который должен быть направлен в емкость.
6. Когда напор станет слабым, крышку можно прикручивать обратно. Всю жидкость сливать нет смысла, для облегчения процесса можно немного оставить.
7. Подальше убрать емкость.
8. Демонтировать тонкий патрубок. Деталь соединена с блоком подогрева дроссельной заслонки.
9. Снять все патрубки подогрева.
10. Отверткой заклинить зубья шестеренки распредвала, открутить болт крепления.
11. Убрать шкив.

Снятие шкива

1. Снять металлический кожух (крепится 5-ю болтами).
2. Открутить насос. При помощи деревянного бруска обстучать корпус устройства, демонтировать.
3. Очистить от герметика посадочное.

Внимание! В процессе замены рекомендуется проверить ремень ГРМ и ролик. Если состояние деталей плохое, необходимо поменять вместе с помпой.

Перед установкой нового насоса нужно проверить старый на наличие люфта. Проверить герметичность сальника. При отсутствии люфта и утечек старую помпу можно установить обратно.

Замена

Процедура замены водяного насоса отличается в зависимости от того, о каком количестве клапанов в двигателе идет речь.

Связано это с тем, что для «четырнадцатых» с 8 клапанными моторами предусматривается только один шкив коленвала, а у 16-клапанных аналогов их два. Потому системы имеют несколько разную конструкцию.

Помпы для 8-клапанного и 16-клапанного двигателя не являются взаимозаменяемыми. При покупке обязательно убедитесь, что новый водяной насос соответствует двигателю вашего автомобиля.

Процедура замены

Перед началом замены проверьте несколько основных моментов.

1. Если признаком неисправности помпы выступает износ ремня, проверьте, в каком состоянии находится ролик-натяжитель. При наличии ржавчины, рекомендуем заменить его вместе с помпой.
2. Проверьте качество и количество смазки под уплотнительной резинкой. При ее недостаче, не забудьте добавить смазку.
3. Оцените степень износа ремня. Если он оборвется в пути, менять его — не самое приятное занятие. Потому подумайте о потенциальных угрозах, прежде чем решать дать поработать изношенному ремню еще некоторое время.

Неисправный насос

8 клапанный мотор

Если ваш ВАЗ 2114 оснащается 8-клапанным силовым агрегатом, тогда менять помпу необходимо по следующему алгоритму.

1. Снимите защитный кожух с ГРМ.
2. Немного ослабьте ролик-натяжитель. Если его состояние сомнительное и элемент нуждается в замене, тогда ролик демонтируется полностью.
3. Ослабьте степень фиксации генератора, демонтируйте ремень генератора и ремень ГРМ.
4. Отключите все шланги, идущие на водяной насос.
5. Слейте из системы имеющуюся охлаждающую жидкость.
6. Отсоедините защитную крышку, после чего извлеките вышедшею из строя помпу.
7. После снятия очистите обязательно поверхности фланца от помпы, проведите зачистку блока цилиндров от скопившейся грязи и остатков резиновой прокладки.
8. Если не убрать грязь, тогда подобные наросты не позволят правильно и ровно установить новую помпу. Как результат, ремень ГРМ будет быстро и неравномерно изнашиваться.
9. Когда замена произведена, не забудьте расставить метки ГРМ. Достаточно часто коленчатый вал относительно распределительного вала смещается.

Расположение устройства

16 клапанный мотор

Если под капотом вашего ВАЗ 2114 расположился 16-клапанный силовой агрегат, тогда последовательность замены помпы будет выглядеть несколько иначе. Такая работа с определенными сложностями, но выполняется своими руками. Дополнительно рекомендуем посмотреть видео инструкции.

1. Снимите пластиковый кожух.
2. Демонтируйте кожух с вашего ремня ГРМ.
3. Для снятия кожуха требуется демонтировать ремень ГРМ, снять шкивы распределительного вала, а также два ролика — опорный и натяжной. Без данных манипуляций выполнять демонтаж водяного насоса будет невозможно.
4. Также снимите правое переднее колесо. Так вы сумеете наконец-то добраться до нижних крепежных болтов кожуха.
5. Теперь спокойно снимайте помпу, действуя по алгоритму 8 клапанного силового агрегата.

Не забывайте соблюдать все тонкости технологии замены водяного насоса. Если неправильно выполнить сборку с уже новой помпой, она будет течь и подавать такие же признаки неисправности, как старый агрегат. Плюс неправильный ремонт приведет к быстрому износу ремня ГРМ. А это еще дополнительные финансовые потери.

https://youtube.com/watch?v=SnOlKSTITn0

Любые детали автомобиля могут со временем портиться. Несмотря на то что водяная помпа является долговечным и надежным приспособлением, она тоже может приходить в негодность. Как известно, нет ничего вечного, поэтому со временем помпу необходимо менять либо чинить. При серьезных поломках желательно менять насос на новый, который будет исправно служить долгие годы. Очень важно приобрести качественную и долговечную деталь.

Замена помпы на ВАЗ 2113, 2114, 2115

В процессе замены на новую деталь нужно нанести герметик, выдерживающий высокую температуру, на фланец и прокладку, которую необходимо установить в гнездо.

Новая помпа на автомобиль ВАЗ 2115 монтируется следующим образом:

1. Прикрутить болты и затянуть на фланце помпы.
2. Поставить кожух из металла. Закрутить болты крепления.
3. Установить шкив распредвала. Затянуть болт.

Установка шкива распредвала

1. Поставить натяжительный ролик и ремень ГРМ.

Установка натяжительного ролика и ременя ГРМ.

1. Пассатижами откорректировать уровень натяжки изделия, которое не должно поворачиваться в бок более чем на 90 градусов.
2. Установить защитную крышку механизма ГРМ из пластика.
3. Заливать охлаждающую жидкость, пока из снятого патрубка дроссельной заслонки не начнет вытекать.
4. Установить патрубок, затянуть крепление.
5. До нужного объема залить антифриз или тосол.

После замены своими руками необходимо запустить мотор и прогреть. Тогда будет понятно, исправно помпа работает или нет.

На ВАЗ-2113 и 2114 некоторых модификаций с 2011 года устанавливались моторы 16 клапанов. На них помпа меняется так же, но есть некоторые отличия:

1. Необходимо демонтировать две шестерни распредвала.
2. Требуется снятие опорного ролика.
3. Чтобы достать защитный кожух, нужно снимать колесо.

Замена помпы , это просто

16-клапанная модификация «четырнадцатой» модели требовательна к правильному выставлению меток.

Внимание! Водяные насосы для двигателей инжектор 8 клапанов и 16 — разные.

Установка новой помпы

До того как приступать к установке, нужно на прокладку нанести узкий слой герметика. Отверстия в блоке и фланцы совпадают только в одном положении. Довольно скооперировать их, после этого наживить болты. Окончательную затяжку болтов нужно проводить приблизительно через 20 минут, чтоб герметик мало застыл.

В данном случае вы обеспечите наивысшую плотность собранного узла. Предстоящая сборка осуществляется в порядке, оборотном демонтажу. Пытайтесь установить все крепежные элементы, ничего остаться не должно. На этом подмена помпы ВАЗ-2115 окончена, охлаждающая система будет работать в обычном режиме.

Установка нового насоса

При установке новейшей помпы на фланец и прокладку следует нанести высокотемпературный герметик, а потом аккуратненько воткнуть прокладку в гнездо. Отверстия на фланце и блоке совпадают исключительно в одном положении — потому ошибиться тут нереально.

Перед установкой насоса на прокладку наносится герметик

Порядок установки нового насоса последующий.

• Прикрутите и затяните болты на фланце водяного насоса.
• Установите и закрепите железный кожух.
• Поставьте шкив распределительного вала и притяните его болтом. Наденьте натяжной ролик и ремень ГРМ.

Устанавливается натяжной ролик и ремень ГРМ

Ремень ГРМ нгатягивается до таковой степени, чтоб его нельзя было повернуть рукою больше чем на 90°
