Датчик массового расхода воздуха (DMRV или расходомер) является важной частью автомобиля, правильная работа которого зависит от мощности двигателя и расхода топлива. Вы можете найти его под капотом автомобиля, где он расположен между воздушным фильтром и воздушной трубкой, направленной на дроссель. Задача DMRV состоит в том, чтобы измерить количество воздуха, поступающего в цилиндры, и передать эту информацию в электронный блок управления, то есть «мозги» машины. На основании данных датчика массового расхода воздуха блок управления решает, увеличивать или уменьшать подачу воздуха к горючей смеси.

В случае отказа датчик массового расхода воздуха почти не ремонтируется, а просто заменяется на новый. Его устройство довольно простое и состоит из корпуса, в котором размещено устройство для измерения расхода воздуха. Теплопроводящий анемометр. Достаточно повредить диагностическое устройство во время разборки DMRV или его очистки, и весь датчик необходимо будет заменить. Может также произойти сбой, если он имеет длительный срок службы, но вы можете проверить неисправность только после проверки.

Симптомы отказа датчика массового расхода воздуха

Перед началом теста на DMRV следует понять из начальных симптомов, что он неисправен. Следующие симптомы могут указывать на проблему с датчиком:

Значок «Проверить двигатель» загорается на приборной панели машины;

• Автомобиль стал потреблять больше топлива, при этом динамика его ускорения снизилась;
• Режим ожидания изменился вверх или вниз. Двигатель работает «на холостом ходу»
• Мотор не запускается.

Вышеуказанные симптомы указывают на то, что воздух не попадает в горючую смесь в необходимом объеме. В то же время эту проблему можно наблюдать не только при выходе из строя DMRV. В особых случаях неисправность может быть связана с недостаточным питанием датчика через проводку или когда в соединительных шлангах появляются трещины.

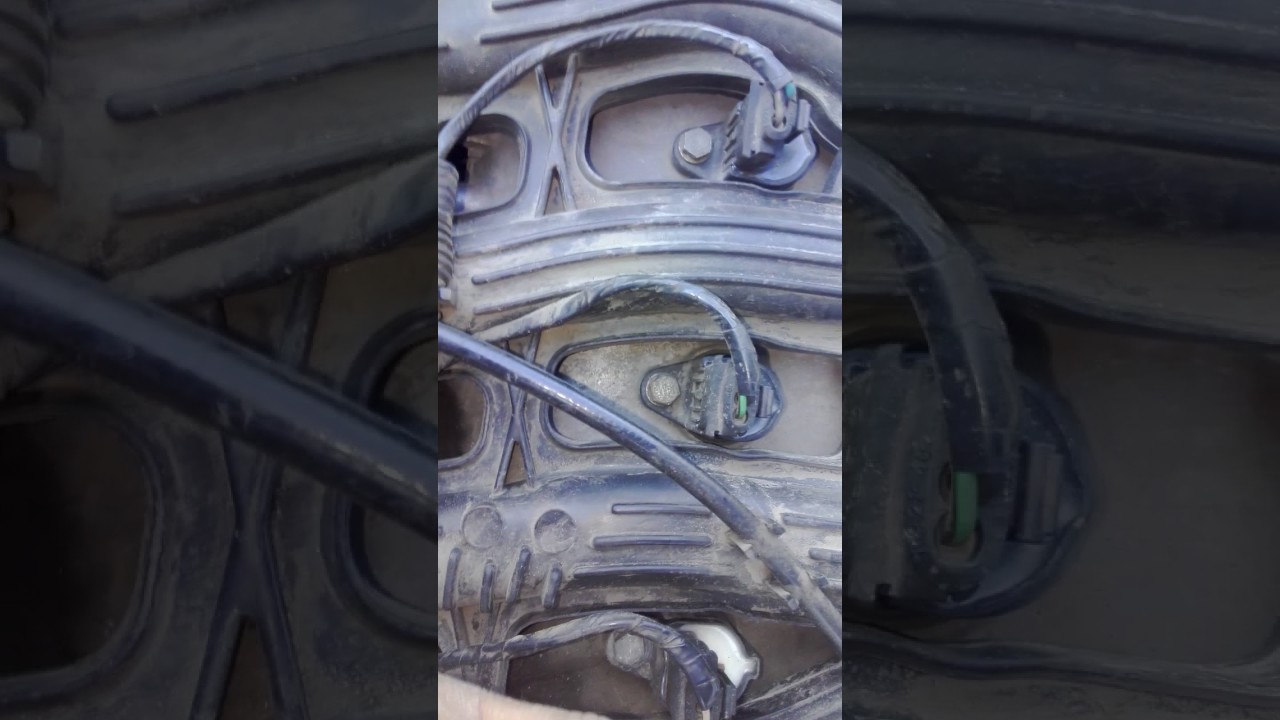

Не работает датчик ДМРВ приора

Проверяем исправность датчика ДМРВ при помощи мультиметра

Признаки неисправности

ДМРВ находится в воздуховоде около воздушного фильтра. Он предназначен для определения количества поступающего воздуха. В зависимости от его показаний БУ будет показывать, сколько нужно топлива для образования качественной топливной смеси. Нормальным считается соотношение 1:14. Поэтому от правильности показаний расходомера зависит качество топливно-воздушной смеси.

Качественная работа ДМРВ зависит во многом от чистоты воздушного фильтра. Поэтому, если появились симптомы неисправности ДМРВ, прежде чем делать ремонт, следует проверить в первую очередь воздушный фильтр. Расходомер обычно не подлежит ремонту. Если он неисправен, то его меняют на новый прибор. Но его стоимость достаточно высока, поэтому следует сначала убедиться, что причины неполадок именно в датчике, не в других неисправностях машины.

Сигналом для диагностики являются следующие признаки неисправности ДМРВ:

• на панели приборов появляется надпись Check Engine;



• высвечивается ошибка, сообщающая о низком уровне сигнала ДМРВ;
• двигатель плохо , очень медленно разгоняется, глохнет, падает его мощность;
• высокий уровень расхода топлива;
• мотор нестабильно работает на холостом ходу;
• двигатель глохнет при переключении скоростей;
• обороты либо повышенные, либо пониженные.

Существуют и другие симптомы «умирающего» датчика. Например, он может иметь трещины в гофрированном шланге, который соединяет дроссельную заслонку с датчиком. Если двигатель глохнет, возможны проблемы с электропитанием или повреждена проводка. Это сигнал для проверки электропроводки. При обнаружении неисправностей нужно выполнить ремонт электрики машины.

Кроме вышеперечисленных возможных признаков выхода из строя ДМРВ, следует провести диагностику уровня сигнала датчика.

Низкий уровень сигнала может означать следующее:

ДМРВ не подключен;

Отсоединенный разъем датчика

• обрыв в цепи подключения датчика;
• оборвалась масса в цепи, появилось окисление;
• оборвались сигнальные провода или неправильно подключены;
• неисправность БУ двигателем.

Не стоит делать выводы о неисправности датчика массового расхода воздуха, полагаясь только на перечисленные выше признаки. Следует провести полную диагностику двигателя и машины, так как признаки поломки расходомера, могут появиться при неисправности других устройств (например, из-за забитого воздушного фильтра). Тогда нужен ремонт этих устройств, чтобы восстановить работоспособность авто.

Код ошибки ДМРВ

О наличии неисправности в работе ДМРВ могут сообщать такие ошибки:

1. Р0100 — повреждение электрической цепи подключения датчика. Для устранения поломки нужно проверить проводку на целостность, поскольку возможно случайное отсоединение разъёма либо повреждение электроконтактов.
2. Р0102 — на блок управления автомобиля начал поступать низкий сигнал, который зафиксирован на входе электролинии ДМРВ. Чтобы устранить причину поломки, необходимо проверить электропроводку и изоляционный слой кабеля, возможно окисление контактов разъёма проводки (т. н. фишки).
3. Р0103 — критически высокий сигнал, зафиксированный на входе электролинии ДМРВ. Если причина неисправности заключается не в проводке, то потребуется визуальный осмотр и очистка расходомера или придётся его заменять на новый

Как проверить DMRV на исправность

Существует несколько основных методов проверки датчика массового расхода воздуха на наличие неисправностей.

Dfid проверка в движении

Самый простой способ диагностики расходомера. Проанализировать работу двигателя при принудительном отключении датчика. Проверка заключается в следующем:

Вам необходимо открыть капот и отсоединить разъем от датчика массы воздуха. Затем закройте крышку;

Далее за рулем автомобиля и запуска двигателя. Автомобиль должен заехать в аварийном режиме, во время которого горит индикатор проверки двигателя. В этой ситуации количество воздуха в топливной смеси будет определяться в зависимости от положения дроссельной заслонки;

Попробуйте водить машину и обратите внимание на ее динамику по сравнению с тем, как машина работала, прежде чем выключать DMRV. Когда датчик выключен, автомобиль должен стать «живее», то есть ускоряться быстрее. Если это так, мы можем уверенно говорить о проблемах с датчиком массового расхода воздуха.

Настоятельно не рекомендуется долгое время водить автомобиль с отключенным DMRV.

Dmrv проверка с помощью мультиметра

Диагностируйте проблему с датчиком с помощью мультиметра. Для этого необходимо сначала разобраться в конструкции устройства и его «хомуте», т.Е. Проводке на плате. 4 датчика выходят из датчика расхода воздуха. В зависимости от модели DMRV и производителя их цвета могут отличаться, но в большинстве случаев они следующие:

Розовый (или розово-черный): провод к главному реле;

Зеленый: провод к земле;

Серый: шнур питания;

Желтый: входной сигнал.

Для проверки датчика массового расхода воздуха мультиметр должен быть установлен в режим измерения напряжения постоянного тока с пределом 2 вольт. Далее необходимо включить зажигание, но не запускать двигатель. Затем подключите красный мультиметровый датчик к входному сигналу датчика (желтый провод), а черный датчик. К заземлению (зеленый провод). Это можно сделать, не подвергая провода, вставив щупы диагностического прибора через резиновое уплотнение разъема.

На основании результатов измерений можно сделать выводы о состоянии датчика:

Полностью работающее устройство (новое): 0,996. 1,01 Вольт;

Датчик в хорошем состоянии, но уже заработал: 1,01. 1,02 Вольт;

Датчик работал долгое время, но все еще работает в хорошем состоянии: 1,02. 1,03 Вольт;

Скоро потребуется заменить DMRV: 1-03. 1,04 Вольт;

Расходомер близок к выходу из строя, но продолжает справляться с поставленными задачами: 1,04. 1,05 Вольт;

Датчик должен быть заменен: 1,05 В и выше.

Некоторые современные бортовые компьютеры позволяют контролировать напряжение на датчике массового расхода воздуха. В таких ситуациях можно обойтись без мультиметра.

Визуальный осмотр DMRV

Опытные автомобилисты могут определить неисправность датчика воздушного потока по его внешнему виду. Первый шаг. Удалить DMRV, а затем внимательно изучить его. Признаками неисправности являются жидкость, поступающая в воздуховод и датчик DMRV (или механическое повреждение).

Чаще всего жидкость может попадать в датчик по следующим причинам:

• Повышенный уровень масла в картере. В этой ситуации масло поступает в датчик;
• Забит масляный поддон системы вентиляции картера;
• Несвоевременная замена воздушного фильтра, из-за которого грязь попадает на термопроводящий анемометр DMRV.

Самый простой и надежный способ диагностики проблем с датчиком массового расхода воздуха. Заменить его работающим устройством. Например, вы можете снять соответствующий рабочий датчик с другого автомобиля, установить его и убедиться, что двигатель стабилизировался. В этой ситуации вы можете сразу же пойти купить новый датчик, не диагностируя его с помощью мультиметра или других методов.

Источник

Я купил мультиметр Yermak DT-838, он оказался очень полезным, даже для тех, кто не бум-бум в электронике) вот он:

Сразу скажу, что если вы купили такой мультиметр или другой, обратите особое внимание на его зонды, потому что шахта очень быстро начала разрушаться в этих местах:

Я советую вам исправить эти места изолентой, что я и сделал:

READ Как сбросить то на Skoda рапид

Не так красиво. Но практично. Теперь давайте перейдем к самому процессу:

Проверка DFID

.
Устройство, предназначенное для оценки количества воздуха, поступающего в двигатель автомобиля.
1. Включите зажигание (не заводите автомобиль) 2. Положите мультиметр для измерения постоянного напряжения 3. И мы подключаем наши зонды: красный к первому разъему от лобового стекла, черный к третьему. Это должно быть изображение:

Проверка МАК

.
Он отвечает за подачу воздуха в обход дроссельной заслонки на впускной коллектор и используется для поддержания холостого хода двигателя.
1. После снятия IAC с дросселя, нам нужно вызвать эти контакты:

2. Переводим мультиметр в измерение сопротивления. 3. Сопротивление между контактами A B; и C D должен составлять 40-80 Ом Сопротивление между контактами B и C; A и D. Бесконечность (разомкнутый контур)

Вот и все. Если все параметры нормальные. Мы курим бамбук =)

Самостоятельно чистим датчик

Ка осуществляется чистка ДМРВ в домашних условиях?

Процесс рассмотрен на примере автомобиля ВАЗ 2110:

1. Отключите зажигание и отсоедините разъем с регулятора. Необходимо демонтировать патрубок, для этого с помощью гаечного ключа открутите болт или два болта фиксации ДМРВ к корпусу воздушного фильтра. Принцип отключения регулятора может изменяться в зависимости от модели автомобиля.
2. Регулятор необходимо снять со шланга, иначе промывка ДМРВ будет неэффективной. Чтобы произвести демонтаж устройства с автомобиля ВАЗ, понадобится ключ звездочка соответствующего размера. Потребуется выкрутить саморезы, после чего можно извлечь регулятор.
3. Бывает такое, что на устройстве присутствует масляный налет, поэтому необходимо сделать все максимально чистым. Для прочистки регулятора от налета, можно использовать жидкость для очищения карбюратора. Также можно использовать специальное очистительное средство Liqui Moly, здесь все зависит от ваших финансовых возможностей. Но по факту, разницы между этими жидкостями практически нет. На пленке, расположенной внутри, можете увидеть несколько датчиков, выполненных в виде проволоки, они фиксируются с помощью специальной смолы. Используя очиститель карбюратора или любое другое средство, необходимо аккуратно побрызгать на данный чувствительный компонент. Делайте это аккуратно, чтобы не повредить пленку. Подождите несколько минут, пока жидкость не высохнет и не испарится. В зависимости от объема загрязнений процедуру можно повторить несколько раз. Чтобы средство испарилось быстрее, можно использовать компрессор или насос. Важно помнить, что не требуется большое давление для продувки, устройство необходимо просто высушить.

Чтобы осуществить прочистку, можно использовать и другие варианты, как уже сказали, это может быть спирт. Кроме регулятора, можно произвести очистку сетки шланга и его внутренней поверхности. Обратите внимание на патрубок — если его состояние печальное, на нем есть трещины и прочие следы повреждений, его целесообразно заменить.

Но это еще не все. Сборка компонентов производится в обратном порядке. Специалисты рекомендуют после такой процедура производить замену фильтрующего элемента. Перед тем, как произвести установку ДМРВ, проверьте плотность монтажа уплотнительной резинки. Учтите, что если уплотнитель будет прилегать не плотно, это может привести к подсосу наружного воздуха, который, не очищен от примесей. Это может привести к ускоренному выходу из строя датчика массового расхода воздуха.

По фату процедура прочистки позволяет восстановить работоспособность восьми из десяти регуляторов. Попробовать промыть датчик стоит, ведь стоимость процедуры, как правило, в 10-15 раз меньше, чем покупка нового регулятора.

Поломка датчика расхода воздуха — явление довольно частое. А вот что же может стать причиной этого, как определить, что датчик засорен, а также чем и как почистить дмрв на ваз 2114 — рассмотрим в настоящей статье.

Характеристики и особенности DMRV в Приоре

Целью DMRV является определение количества воздуха, необходимого для образования воздушно-топливной смеси. Когда двигатель работает, объем воздушного потока заполняет цилиндры силового агрегата. Сама Priora DMRV подключена к электроагрегату и установлена ​​во впускном тракте. Импульс контроллера представляет собой постоянный ток, параметр которого зависит от движения воздушного потока.

Контроллер включает в себя следующие элементы:

• Кольцо внутри устройства, используемого для установки фильтрующего элемента;
• Непосредственно фильтр установлен внутри;
• Впускной фланец;
• Различные тепловые компоненты;
• Электронная схема;
• Штекерный разъем;
• Выпускной фланец.

Засорен расходомер

Если говорить о тепловых компонентах, то один из них предназначен для определения температуры наружного воздуха, а два других элемента выполняют функцию подогрева воздушного потока. Благодаря фильтру больше частиц грязи не попадает в корпус устройства, потому что, если мусор попадет внутрь, он сломает термопары. Фильтр также выполняет функцию рассечения воздушного потока, что позволяет ему равномерно распределяться. Сам фильтрующий элемент прикреплен к кольцу на входном фланце. Следует также отметить, что на каждой части корпуса имеются резиновые уплотнения, которые предотвращают возможную утечку воздуха.

Возможны неисправности датчика

Датчик массового расхода воздуха, как и любой другой регулятор, со временем может выйти из строя, и неисправности могут быть разными. Чтобы определить поломку, вы должны самостоятельно диагностировать автомобиль или использовать мультиметр. Диагностика автомобиля может показывать DTC 33 или 34, указывая на неисправность расходомера.

Кроме того, следующие симптомы могут указывать на высвобождение регулятора:

• Работа силового агрегата с перебоями, которые могут возникать и исчезать;
• Неравномерная работа двигателя при включенной нейтральной передаче;
• Нарушение динамики автомобиля, автомобиль как будто не может разогнаться;
• Революции плавают. Они могут подниматься и опускаться;
• Потребление газа увеличилось.

Какой очиститель выбрать?

Если решили почистить датчик массового расхода воздуха самостоятельно, необходимо правильно выбрать средство:

1. Liqui Moly. Чтобы почистить регулятор, можно использовать жидкость Liqui Moly. Компания Liqui Moly известна всем продуктами для автомобилей. Продукты производителя Liqui Moly характеризуются высоким качеством, а также немалой ценой. Жидкость очиститель ДМРВ Liqui Moly на практике является эффективным средством. Как показывает практика и отзывы автолюбителей, Liqui Moly позволяет эффективно избавиться от загрязнений и если датчик воздуха находится в рабочем состоянии, после очистки он может проработать долго. Этот продукт подходит как для бензиновых, так и дизельных агрегатов. Стоимость Liqui Moly на сегодня составляет около 12 у. е.
2. Спирт. Почистить датчик воздуха можно старым дедовским способом — с применением спирта. Спирт позволяет эффективно расщеплять грязь и засорения. Использование спирта было актуально двадцать лет назад, сегодня этот способ используется редко. Чтобы обмануть автовладельца и выставить ему счет за промывку регулятора очистительным средством. Такая практика встречается часто на наших СТО.
3. Жидкость для прочистки карбюраторов. Одним из дешевых вариантов, чтобы почистить устройство, является применение жидкости для прочистки карбюраторов. Стоимость одного баллона около 1.2 долларов. Если верить отзывам автолюбителей, такой аналог является не менее эффективным, чем Liqui Moly, при этом его стоимость в десять раз ниже.
4. «Жидкий ключ». Также отечественное средство, продается в виде спрея. Средство предназначено для избавления различных компонентов и узлов транспортного средства от застывших загрязнений.
5. WD-40. Такое средство есть у многих автомобилистов. На практике средство WD-40 уже давно показало свою эффективность работы, поэтому многие автолюбители используют его для этих целей. Его также можно использовать для прочистки датчика воздуха (автор видео — Павел Ксенон).

Методы устранения неполадок

Если вы не хотите тратить деньги на новый DMRV, вы можете попытаться восстановить его эффективность. С помощью отвертки Phillips открутите самонарезающие винты, которыми измерительный элемент крепится к регулятору. Восстановление эффективности заключается в промывке аппарата, поэтому необходимо заранее приготовить моющее средство, например, для промывки карбюратора можно использовать жидкость. Аэрозольный баллон следует заранее согнуть под прямым углом.

Далее трубу нагревают и разрезают так, чтобы она была прямой, но струя направлена ​​в сторону. Трубка должна быть вставлена ​​в верхний клапан разобранного компонента примерно на 1 см, после чего резистор продувается. Эту процедуру необходимо повторить несколько раз с интервалом в 2-3 секунды, помня, что резистор не способен выдерживать большие механические нагрузки. Поэтому нельзя чистить прибор ватой, щетками или сжатым воздухом (автор видео. Ручной канал ВАЗ).

Проверьте регулятор на исправность

Чтобы диагностировать состояние расходомера, вы должны сначала отвинтить зажим, который фиксирует гофру всасываемого воздуха, для этого вам понадобится крестовая отвертка. Тщательно удалите саму линию, а затем проведите визуальную диагностику ее поверхностей. Внутренняя полость трубы должна быть чистой, без конденсации или влаги. Если воздушный фильтр в вашем автомобиле заменяется неправильно, это также может отрицательно повлиять на функциональность расходомера, так как он может забиться пылью.

С помощью гаечного ключа 10 необходимо открутить крепежи расходомера. Когда регулятор находится в ваших руках, вы должны осмотреть его. Резиновая прокладка должна быть расположена на краю розетки, если она сместилась, ее необходимо отремонтировать. Если этого не сделать, то со временем расходомер перестанет работать из-за попадания пыли внутрь.

Диагностика датчика с помощью мультиметра заключается в следующем:

1. Тестер устанавливает уровень напряжения до 20 вольт.
2. Два провода должны быть подключены к отверстиям датчика, затем подключите к нему щупы тестера. При включении зажигания тестер должен показывать число от 0,99 до 1,00. Если эти числа равны 1,01 или 1,02, вплоть до 1,03, то расходомер обычно находится в удовлетворительном состоянии; это все еще может быть использовано. Если показание выше, устройство необходимо заменить.

Как ремонтировать ДМРВ Приоры?

ДМРВ стоит немало. По законам рынка на это имеются свои основания. Однако все намного проще! Платить приходится высокую цену за датчик, благодаря нашей неосведомленности. Мало кто представляет себе, как происходит работа ДМРВ. Также мало кто знает, почему он перестает работать. Продавцы всегда навязывают мнение, что если ДМРВ начал хандрить, то обязательно надо покупать новое.

По своему строению датчик сконструирован просто. Но если вы не можете найти ошибку в его неисправности, то лучше посетить автомастерскую. Трудно роль датчика переоценить. Для того чтобы контроллер следил за бесперебойной работой зажигания и форсунок, он обязан более точно знать расход воздуха двигателем.

ДМРВ при ремонте на Приоре стоит проверить прибором для диагностики, шкала которого до 2 В. Провод от прибора вводится промеж резинового уплотнения и желтым проводком. Делайте это до того момента, пока контакты не упрутся. Измерьте напряжение в данном месте контакта.

Пассатижами отверните саморезы, которые крепят на датчике элемент для измерения. Саморезы лучше подобрать под крестовую отвертку. В будущем вам будет легче их отвернуть. Теперь следует произвести работы со снятым элементом. Заранее приготовьте приспособления для мойки. Это будет очиститель карбюратора в аэрозольном виде. Его трубочку согните под углом 90˚.

Чтобы это выполнить, следует нагреть трубку в пламени спички. После этого отрежьте ее так, чтобы сама трубка была прямой, а струя была направлена в сторону. Введите ее в верхний клапан снятого элемента на 10 мм и промойте резистор. Повторите данную процедуру через пару секунд.

Дайте очистителю высохнуть. Только после этого вставьте датчик обратно в корпус. После этого следует повторить измерение напряжения. Если при измерении все осталось прежним, то ДМРВ на Приоре действительно отработал свое.

После промывки датчика какие-то характеристики двигателя могут стать измененными. В этом случае стоит проверить токсичность выхлопа и отрегулировать ее, если это потребуется. Если же при проверке измерения встали в норму, значит, можно смело ездить дальше.

Проблема расхода ВАЗ и ДМРВ SD #lada #лада #расходваз #автоваз #проблемываз #ремонтваз #расходваз

Не каждый хочет ехать в техобслуживание и проверять датчик на состояние работы, а кому-то просто будет жалко денег. Как можно самому узнать, исправен датчик или нет без станции технического обслуживания?

Открутите ключом на 10 элементы крепления ДМРВ в Приоре и осмотрите его. Резиновое кольцо, стоящее на краю входа, должно находиться на месте. Если это не так, поправьте его либо замените. Если этого не сделать, то из-за пыли, которая попадет в датчик, он перестанет правильно работать.

Если же в конструкции детали было обнаружено масло или его следы, то это будет свидетельствовать о том, что ваш маслоотбойник забит, или же о том, что концентрация смазочного материала в моторе повышена. При первом случае очистите систему, а при втором — излишки масла слить.

Я не буду вас мучить, только ближе к делу

В дальнейшем, дорогие автолюбители, хочу немного предупредить. Если вы связались со службой, и прямо там, без каких-либо измерений и проверяет диагностированный отказ датчика массового расхода воздуха, тогда на 90% происходит развод. Тестирование датчика, хотя и простое, не без оборудования.

Те, кто ранее решил проблему с датчиком, наверняка сразу запомнят симптомы сбоя. Но поскольку эта статья предназначена не только для «опытных», но и для всех автолюбителей, я перечислю их сам. Понятно, что выход из строя датчика DMRV отрицательно сказывается на работе двигателя в целом, в частности 1.6. Проверьте на наличие пожаров. Машина начинает «тупить». Ведь мысли о проверке этого датчика сразу не приходят в голову. После этого расход топлива увеличивается, и машина начинает плохо гореть.

Срок службы ДМРВ

Срок службы ДМРВ напрямую зависит от чистоты проходящего через него воздуха. Вероятную причину поломки расходомера в результате загрязненности нагревательных элементов расходомера можно выявить путем снятия датчика и визуального осмотра их состояния. Отложения на рабочих поверхностях будет показателем в необходимости замены узла либо попытки очистить налет.

Продлить срок службы датчика массового расхода воздуха можно, самостоятельно отслеживая состояние фильтрующего воздушного элемента двигателя и своевременно заменяя его на новый. Для очень пыльных российских дорог, что наблюдается в большинстве регионов, замена фильтра может потребоваться несколько раз за один год или каждые пять-шесть тысяч километров. При этом в официальных регламентах техобслуживания для большинства авто прописывается интервал замены не чаще, чем приезд на очередное ТО. В зависимости от производства, межсервисный интервал автомобиля может составлять 10000 км или 15000км.

Забитый пылью воздушный фильтр неизбежно ускорит образование губительного налета на чувствительных элементах ДМРВ и уменьшит срок его службы. Вследствие затрудненного прохождения воздуха и его нехватки для штатной работы двигателя, горючая смесь будет обогащенной, и побочным эффектом станет повышенный расход топлива.

О проверке

Самый точный метод проверки неисправности. Заменить ее известным работником, но не у всех есть такая возможность, и это нормально. Поэтому предлагаю как вариант. Ездить без датчика. Итак, мы открываем капот, пристально вглядываемся в область воздушного фильтра, видим пластиковый «забаб» с стружкой на воздухозаборной трубе. Сбрасываем этот чип с датчика. Есм перейдет в аварийный режим работы двигателя, при котором топливная смесь готовится только в положении дроссельной заслонки. Теперь запустите двигатель и посмотрите на тахометр. Скорость должна быть около 1500 об / мин. Слегка трогаем и ездим в разных режимах, замечаем, как ведет себя машина. Если вы чувствуете, что чувствуете тягу, и автомобиль «залил», можно сказать, что датчик DMRV. Умирает.

Что касается более точного диагноза, нам нужен мультиметр здесь.

Я думаю, что многие имеют. Если нет, попросите своих знакомых, друзей, людей назвать его «тестером».

Дело в том, что нужно измерить напряжение на клеммах датчика в подключенном состоянии, т.Е. Чип должен застрять в датчике.

Вы можете сделать это, чтобы избежать повреждения изоляции. Возьмите две тонкие иглы и плотно намотайте их на щупы мультиметра. Главное, чтобы контакт был хорошим. Если есть кембрик, лучше на нем закрепить иглы на зондах.

Теперь посмотрим на чип датчика желтый и зеленый провод. Желтый. Плюс, зеленый. Масса. Осторожно вставьте иглы под изоляцию провода и удерживайте или закрепите их все.

Теперь переключите мультиметр в режим измерения постоянного тока, установите предел измерения ниже. Если есть ограничение в 2 вольта, то этого достаточно.

Теперь поверните ключ, включите зажигание, но не запускайте! Мы смотрим на дисплей мультиметра и сравниваем наш результат со следующими значениями:

Напряжение DMRV

Симптомы неисправности ДМРВ на ВАЗ-2110 и диагностика

Авторынок не стоит на месте, производители постоянно улучшают характеристики двигателя, расход топлива, аэродинамические показатели, придумывают варианты изменения общего комфорта. Основным и очевидным улучшением стал переход от использования метода подачи карбюратора к более эффективной системе впрыска.

Как работает последняя? Регулирует количественную подачу топлива в соответствии с разовой дозой для работы электростанции в разных форматах деятельности. Это позволяет снизить потребление воздуха и обеспечить максимальную энергоэффективность в энергетической структуре.

Тем не менее, механики утверждают, что карбюраторная система технологически проще, потому что карбюратор работает с механикой, а это значит, что механизм может быть очень надежным. Эта система оснащена ВАЗ-2110. Преимуществом устройства является воздушно-топливная масса, образованная в карбюраторе и в цилиндрах с помощью вакуума, создаваемого с помощью поршней.

Техническая версия системы впрыска является более сложной. Рабочая смесь появляется в цилиндрических изделиях, а подача ее компонентов осуществляется отдельно друг от друга.

Требуемое количество топлива обеспечивается электронным блоком управления, но для этого необходимо определить некоторые важные характеристики:

• Как расположен коленчатый вал;
• Какова скорость вращения;
• Сколько воздуха поступает в цилиндры;
• Сколько содержится в выхлопных газах;
• Где дроссель.

По этим данным и расчету требуемых датчиков топлива фиксируются отдельные компоненты энергетического продукта. Dmrv, которые мы сейчас изучим более подробно.

Типы датчиков массового расхода воздуха

Датчик, обеспечивающий возможность определения количества поступающего воздуха, рассмотрим на примере ВАЗ 2110. В ВАЗ-2110, как и в других машинах, устройство расположено внутри воздушного сопла, рядом с фильтром, и отвечает за для фиксации потока воздуха, выходящего из фильтра.

Dmrv постоянно совершенствуется, сегодня есть несколько метров, которые рассчитывают потребляемый воздух:

1. Основным компонентом является труба Пито. Пластина, закрепленная в датчике, меняет положение под воздействием воздушного потока. Угол наклона пластины измеряется потенциометром, который в свою очередь меняет сопротивление. Это служит сигналом для блока управления для определения количества поступающего воздуха.
2. Массовое производство современных приборов DMRV свидетельствует о наличии датчиков в горячих проводах измерительных механизмов. В теплообменнике одновременно находятся 2 тонкие пластины из платины. После подачи энергии на плиты для обогрева, одна из них остается в хорошем состоянии, а другая. Контрольной. Датчик DMRV в этой конструкции позволяет обеспечить постоянную равномерную температуру относительно 2 пластин.
3. Рабочими элементами пленочного измерителя являются кремниевые пластины, на которых имеется распылитель платины.

Какие есть неисправности ДМРВ в ВАЗ-2110

Показатели ДМРВ определяют правильность образования смеси топливовоздушной массы в ВАЗ-2110. Неисправности и неточности в слаженной работе всех компонентов единой сенсорной системы провоцируют неисправность устройства, также невозможно запустить двигатель в автомобиле.

Неисправный датчик имеет следующие признаки, которые необходимо понять для дальнейшего устранения неисправности:

1. Убедитесь, что индикатор двигателя горит.
2. Количество используемого бензина увеличивается.
3. Падение мощности.
4. Уменьшает способность набирать скорость.
5. Трудно или невозможно запустить механизм.
6. Обороты плавают в режиме ожидания.

Это основные признаки неисправности прибора ВАЗ-2110 ДМРВ. Но, по словам автомеханика, причины поломки могут быть скрыты в других частях автомобиля. Чтобы не терять время и не ремонтировать рабочий, желательно сначала установить точное повреждение, вы можете сделать это самостоятельно.

READ Замена Лобового Стекла На Ваз 2109

Как проверить состояние датчика расхода воздуха в ВАЗ-2110

Чтобы тест DMRV на ВАЗ-2110 показал правильный результат, эксперты рекомендуют использовать один из следующих методов:

1. Сначала отсоедините разъем устройства и запустите двигатель ВАЗ-2110. После выключения датчика контроллер начинает работать в аварийном формате и, ориентируясь на положение дросселя, подготавливает массу топлива. Что касается частоты вращения двигателя при проверке состояния датчика расхода воздуха на ВАЗ-2110, то их количество не должно превышать заданных 1500 об / мин. Теперь садитесь за руль машины и пытайтесь ехать. Если кажется, что машина начала ехать быстрее, то ваши предположения подтвердились. Dmrv действительно неисправен.
2. Если раньше стандартную прошивку заменяли на какую-то другую, то крайне сложно понять, что в ней происходит во время аварийных работ. В этом случае сдвиньте пластину примерно на 1 мм под упор клапана. Обороты поднимутся сразу. Теперь удалите чип с датчика. Если двигатель продолжает работать, это прошивка датчика, если быть более точным, в действиях IAC в аварийной версии без DMRV.
3. Внешний осмотр включает в себя отвинчивание зажима гофра впускного воздуха на выходе из механизма. Вытащите его и осмотрите внутреннюю структуру датчика и гофру. В идеале они должны быть сухими и чистыми, наличие конденсата и масляного раствора. Недопустимые признаки.

Если нет регулярной замены воздушного фильтра, чувствительный компонент датчика часто выходит из строя, поэтому будьте осторожны, чтобы своевременно установить деталь. Что касается масла, в картере может быть слишком много масла, или маслоотделитель, встроенный в вентиляцию, засорен.

Возможность осмотра визуального прибора

Хомут гофры воздухомера открутить нужно фигурной отверткой, снять и внимательно внутренние осмотреть стенки деталей датчика. Внутренности не содержать должны конденсат и пятна масла, поверхности – сухими быть и чистыми. Чаще всего причиной ДМРВ поломки становится попадание внутрь грязи.

чистки Для подойдет очиститель карбюратора. Брызгаем с распылителя помощью очистителя на небольшие проволочки – чувствительные которые, датчики крепятся внутри специальной смолой

это Делать надо очень осторожно, чтобы не пленку повредить и сами датчики. Дожидаемся высыхания проводим и разбрызгивателя процедуру еще несколько раз, степень учитывая загрязнения прибора

Промыть элемент спиртом и можно. Данные действия могут продлить расходомера жизнь и сократить расходы на покупки запчастей к Другой.

машине способ – открутить ключом датчик, его извлечь из воздушного фильтра

Обратите внимание на уплотнителя расположение. Он не позволяет производить подсос нефильтрованного впускной во воздуха ход преобразователя

Иногда это застревает кольцо в фильтре и принимает неправильное положение, фильтровой на тогда сетке можно увидеть пыль. одна Это из причин выхода расходомера из строя. проходит Монтаж в обратном порядке: уплотнитель надеть на вставить, датчик прибор в корпус воздушного фильтра.

третий Есть вариант контроля датчика расхода попросить – воздуха помощи у друзей. Взять расходомер в состоянии хорошем, поставить его на место в своей Приора машине и сравнить результаты работы собственного и установленного вновь приборов. Если есть различия, провести нужно замену ДМРВ.

Можно самостоятельно датчик заменить, выключив электрозажигание и отсоединив разъем Снять. преобразователя хомутки креплений измерителя Приора, трубы шланг впускателя воздуха, присоединенного к корпусу затем, воздухофильтра сам датчик и заменить его на При.

Проверка состояния мультиметра DMRV

Вы можете проверить поток воздуха в ВАЗ-2110 с помощью мультиметра. Этот метод хорошо подходит, если автомобиль оснащен датчиком Bosch с номерами деталей 0280218004, 0280218037, 0280218116.

Каждый кабель датчика ВАЗ-2110 обеспечивает отдельные функции:

• Желтый. Указывает на вход сигнала для установки;
• Серо-белый. Отражает напряжение питания от механизма;
• Зеленый. Определяет выход земли;
• Розовый с черным. Подходит для главного реле.

Обратите внимание, что цвета проводов могут отличаться, но выводы остаются прежними. Для лучшего понимания DMRV в ВАЗ-2110 ниже приведена схема датчика.

Пошаговые инструкции по проверке DMRV в мультиметре ВАЗ-2110 выглядят так:

1. Включить зажигание, но не запускать двигатель.
2. Подключите мультиметр с красным проводом к желтому, от черного к зеленому, используя щуп. Эта процедура позволяет определить напряжение, возникшее между клеммами.
3. Что является хорошим зондом, он вставляется через резиновые уплотнения вдоль проводов, не нарушая целостности изоляционного материала. Использование игл считается неправильным, погрешность измерения может быть большой.
4. Далее снимите показание с мультиметра.

Выходное напряжение нового устройства колеблется от 0,996 до 1,01 вольт. Во время работы значения могут меняться, в основном увеличиваясь. Более высокое напряжение указывает на большую степень износа DMRV:

• С 1.01 до 1.02. Датчик работает полностью;
• С 1,02 до 1,03. Хорошее состояние;
• С 1.04 до 1.04. Скоро придется менять счетчик воздуха;
• С 1,04 до 1,05. Критическое состояние, операция возможна, если не объявлено о негативных симптомах;
• Больше 1,05. Самое время немедленно заменить датчик на ВАЗ-2110.

Как проверить дмрв на ВАЗ 2110

Отсоединить разъем датчика. Запустить двигатель. Увеличьте обороты двигателя до 1500 об / мин и более. Начни двигаться. Если вы чувствуете себя «игриво» в автомобиле, это означает, что датчик DMRV неисправен и его необходимо заменить на новый. Это первая версия теста. Если датчик DMRV выключен, контроллер переходит в аварийный режим, поэтому смесь готовится только в соответствии с дроссельной заслонкой.

Включите тестер в режиме измерения напряжения постоянного тока, установите предел измерения на 2 В. Второй вариант. Проверить датчик DMRV. Измерьте напряжение между желтым «выходным» проводом (ближайшим к лобовому стеклу) и зеленым «заземлением» (3-й от того же края), расположенным в разъеме датчика. Цвет может варьироваться в зависимости от года выпуска, но макет остается прежним. Включите зажигание, но не запускайте двигатель. Зонды тестера проникают через резиновые уплотнения разъема, по этим проводам достигают сами контакты, не нарушая изоляции. Подключите тестер и возьмите показания. Эти настройки можно удалить с платы бортового компьютера, если таковые имеются. Они находятся в группе значений «напряжение от датчиков» и обозначаются как U dmrv.

Оцените результаты. На выходе рабочего датчика напряжение должно составлять 0,996-1,01 В. Во время работы оно постепенно изменяется в сторону увеличения. С помощью этого параметра вы можете определить степень «износа» датчика. Например: 1,01-1,02 В. Датчик работает, 1,02-1,03 В. Датчик работает, но уже «упал», 1,03-1,04 В. Его необходимо заменить в ближайшее время, 1,04-1,05 В. Пора менять, 1,05 В и выше. Работа невозможна, обязательная замена.

Проверьте датчик, если показания неправильные. Возьмите отвертку и открутите зажим резиновой гофра воздухозаборника, который расположен на его выходе. Снимите гофру и внимательно осмотрите его внутренние поверхности и датчик. Они не должны содержать конденсат или масло. Это самая распространенная причина повреждения DMRV. Если они есть, уровень масла в картере превышен, и масляный бак вентиляции картера засорен. Перед заменой датчика на новый. Неисправность должна быть устранена.

Источник

Роль ДМРВ

Задача заключается в создании смеси из бензиновых паров и воздуха. Датчик способен измерять два показателя, которые прочно связаны друг с другом:

• Время реакции;
• Количество используемого воздуха.

Получая точные данные, измеритель определяет оптимальное количество компонентов для создания пропорций воздуха с парами топлива. Если ДМРВ начнет выдавать неправильные значения, смесь не будет соответствовать режиму работы двигателя, в котором он функционирует на данный момент.

Как результат, мощность падает, расход горючего растет, отклик снижается, разгон занимает значительно больше времени. В зависимости от датчика, его опоздания могут проявляться в виде провалов при разгоне или плавающих оборотах на холостом ходу.

Оптимальный расход воздуха

Поскольку мы говорим про ВАЗ 2114, следует определить, какой же показатель расхода воздуха является оптимальным для его двигателя.

Исправный датчик при условиях работы двигателя объемом 1,5 литров на примерно 900 оборотах в минуту, количество потребляемого воздуха составит от 10 кг с погрешностью 0,5 кг за час. Если поднять обороты до 2000, тогда расход повысится примерно до пределов 19-21 кг.

При снижении количества воздуха при тех же оборотах, начнет тут же снижаться динамика, но при этом уменьшится расход топлива. Если же расход воздуха повысится, динамика увеличится, а за ним повысится и расход топлива.

Причины поломки

На самом деле датчики расхода воздуха могут выходить из строя только по причинам, которые скрыты в вентиляции картера двигателя.

Эта вентиляционная система двухконтурная, она отвечает за работу при двух режимах — с закрытой или открытой дроссельной заслонкой. Если заслонка закрыта, газы из картера выходят через магистраль. Но определенная доля газов скапливается внутри магистрали холостого хода. При этом газ соприкасается с резистором нашего датчика, хотя тот покрыт пленкой. Из-за смолы, которая оседает на резисторе, ДМРВ начинает выдавать неправильную информацию. Отсюда возникает цепочка неисправностей.

Признаки поломки

Если датчик вышел из строя, симптоматика может появиться разнообразная, но в итоге это приведет к нарушению работоспособности мотора. Сначала может повыситься аппетит двигателя к бензину, потом будут наблюдаться плавающие обороты и т.д.

Существует несколько характерных признаков, по которым определяется поломка датчика ДМРВ:

1. Наблюдаются провалы при работе двигателя с нагрузкой и при холостом ходу;
2. Машина начинает медленнее разгоняться, динамика ощутимо страдает;
3. При переключениях передачи двигатель выключается;
4. Падает мощность;
5. Повышается расход топлива;
6. При горячем двигателе мотор с трудом заводится;
7. На приборной панели загорается лампа проверки двигателя (Check Engine).

Демонстрация неисправного ДМРВ на Калине, Приоре, Гранте, ВАЗ 2110-2112, 2114-2115

Если же датчик совсем не подает даже малейших признаков жизни, лампа на панели может не загораться. В этом случае поломка определяется за счет работы бортового компьютера и ошибок.

Можно провести диагностику, определив уровень сигнала датчика. Если уровень окажется низким, это говорит о:

• Отсутствии подключения датчика;
• Обрывах в цепи;
• Окислении и обрыве массы в цепи;
• Сбое в работе электронного блока управления мотором;
• Замыкании или обрыве сигнальных проводов;
• Вышедшем из строя ДМРВ.

Даже если вы обнаружили поломку, не спешите приобретать новый ДМРВ, поскольку этот датчик стоит от 1,5 до 4 тысяч рублей.

В некоторых ситуациях может помочь простая проверка и чистка ДМРВ. Причем обращаться в сервисный центр при этом вовсе не обязательно. Вы легко справитесь поставленной задачей своими собственными руками.
